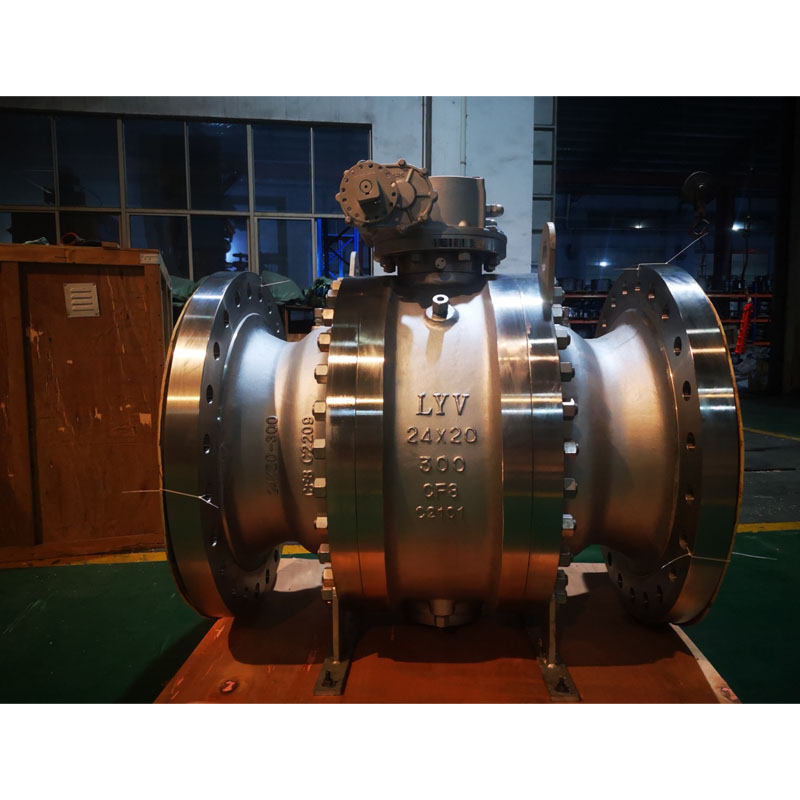

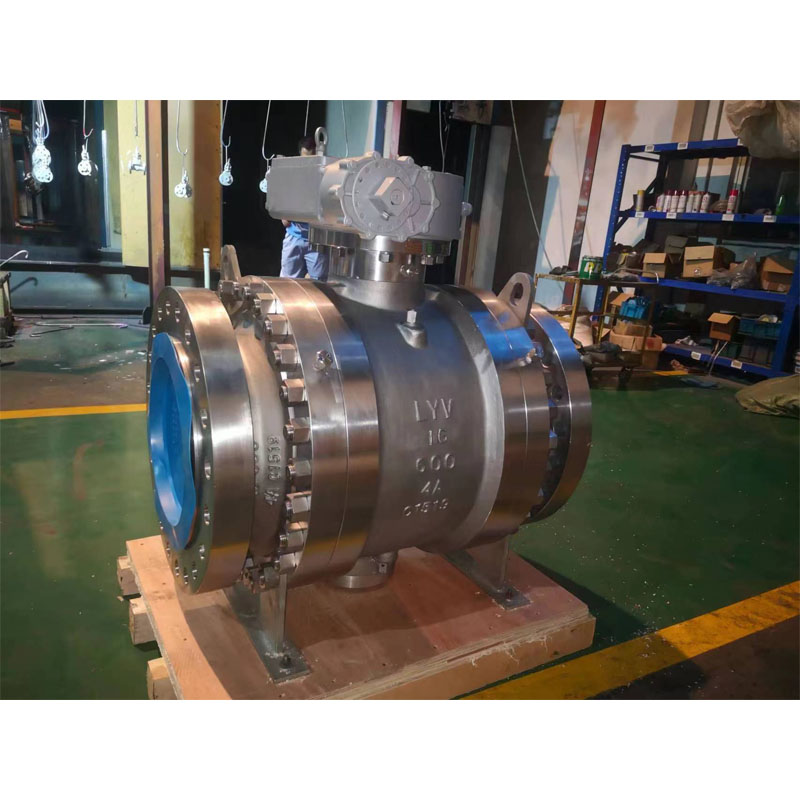

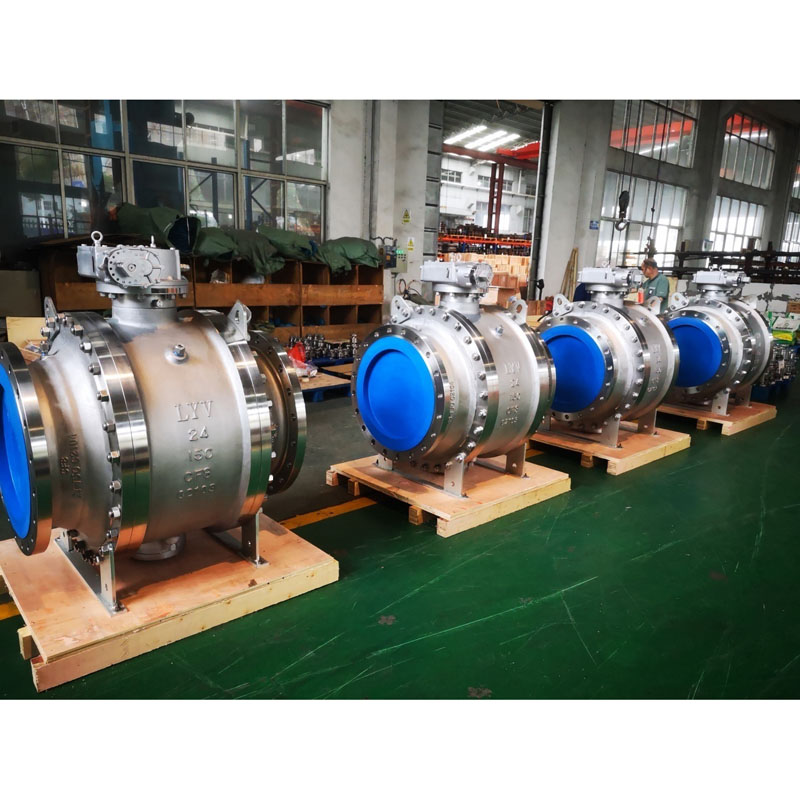

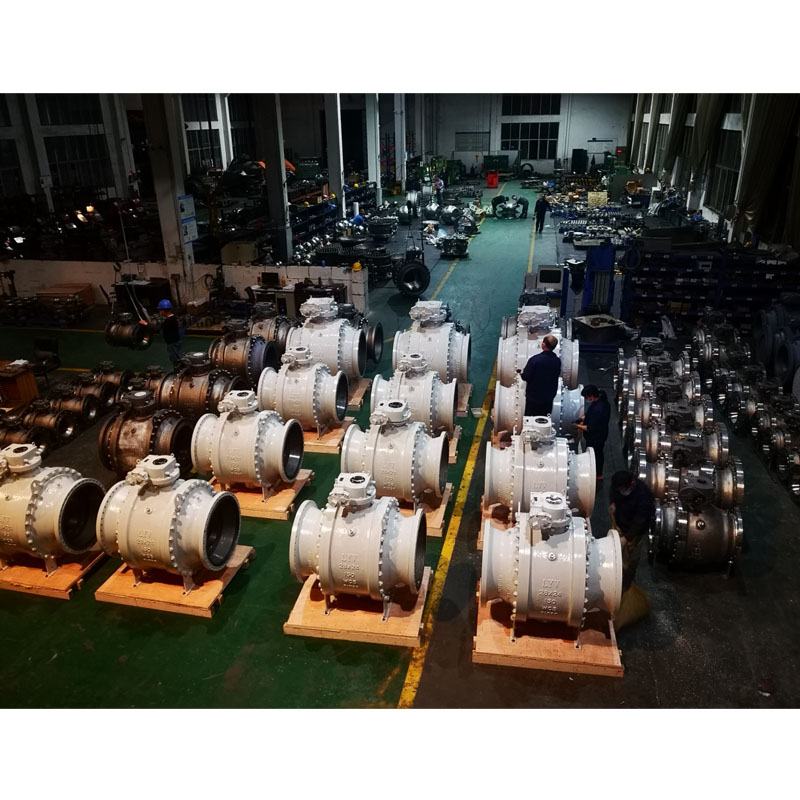

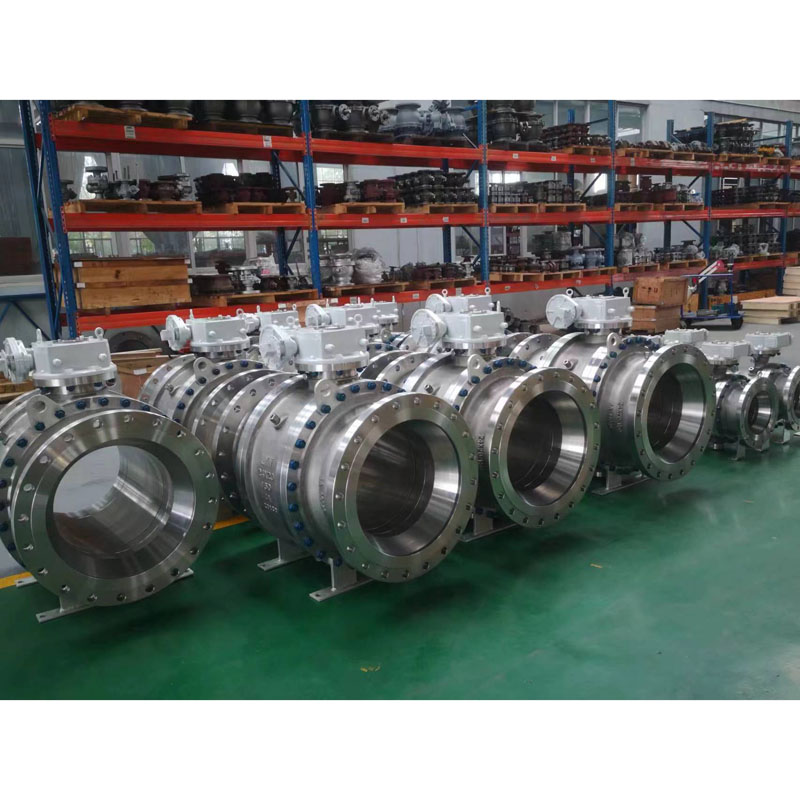

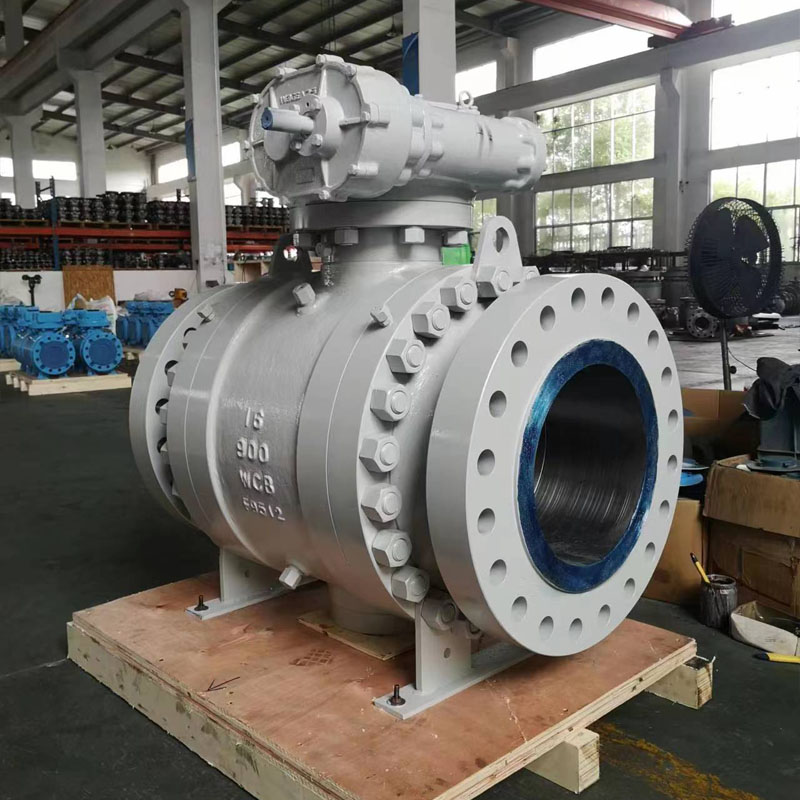

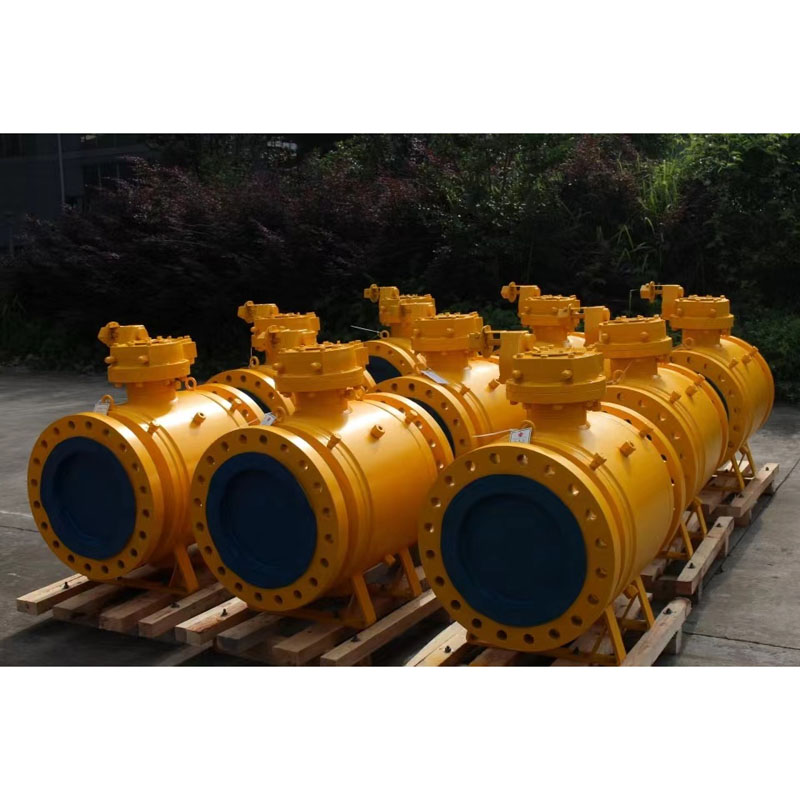

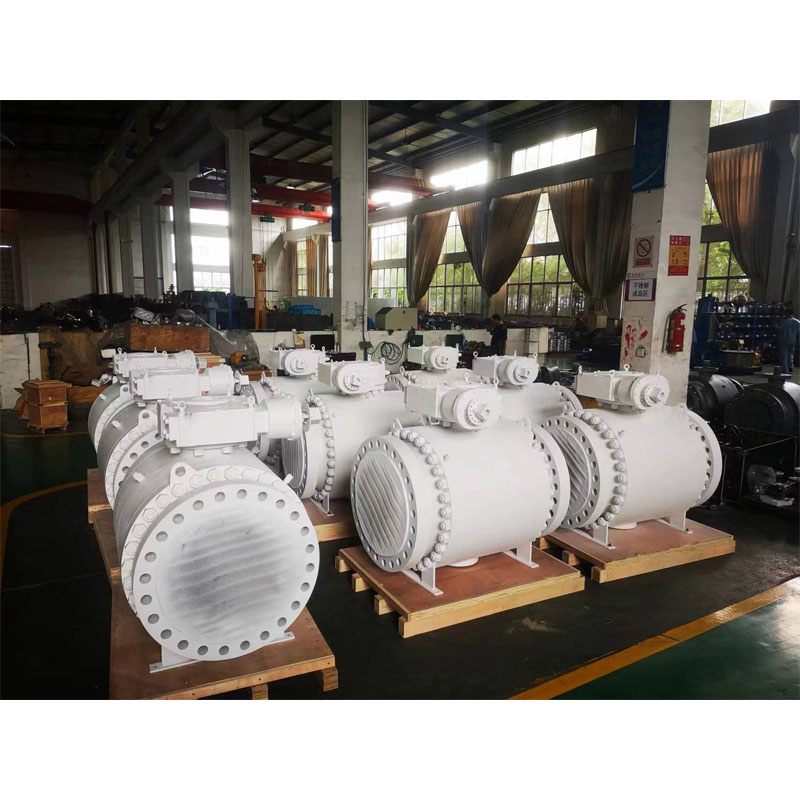

साइड एंट्री ट्रुन्युअन माउंटेड बॉल व्हॉल्व्ह

LYV ही चीनमधील साइड एंट्री ट्रुन्युअन माउंटेड बॉल व्हॉल्व्ह उत्पादक आणि पुरवठादार आहे, ज्यात API 6D, ISO 9001 आणि CE मंजूर आहेत. साइड एंट्री बॉल व्हॉल्व्ह हे स्प्लिट बॉडी कन्स्ट्रक्शनसाठी 2-पीसी किंवा 3-पीसी बॉडी असलेले बॉल व्हॉल्व्ह आहेत.

टू पीस बॉल व्हॉल्व्हचे आंतरराष्ट्रीय मानक डिझाइन आणि चाचणी

डिझाइन मानक : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

तपासणी आणि चाचणी मानक : API 598/ API 6D

फायर सेफ टेस्टिंग स्टँडर्ड : API 607/API 6FA

फ्लॅंज ते फ्लॅंज लांबी : ANSI B 16.10 - शॉर्ट पॅटर्न/ लांब पॅटर्न

एंड कनेक्शन : एएनएसआय बी 16.5 पर्यंत फ्लॅंग्ड एंड, बट वेल्ड समाप्त, स्टॉक वेल्ड समाप्त.

उत्पादक आकार आणि दाब श्रेणी:

NPS 1/2” ते 48” (ANSI वर्ग 150LB साठी)

NPS 1/2” ते 48” (ANSI वर्ग 300LB साठी)

NPS 1/2” ते 48” (ANSI वर्ग 600LB साठी)

NPS 1/2” ते 36” (ANSI वर्ग 900LB साठी)

NPS 1/2” ते 24” (ANSI वर्ग 1500LB साठी)

NPS 1/2” ते 12” (ANSI वर्ग 2500LB साठी)

किंवा

DN15 ते DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa साठी)

DN15 ते DN1200 (PN4.0Mpa, PN5.0Mpa साठी)

DN15 ते DN1200 (PN6.3Mpa, PN10.0Mpa साठी)

DN15 ते DN900 (PN15.0Mpa साठी)

DN15 ते DN600 (PN25.0Mpa साठी)

पाईप बोअर: फुल बोअर (FB)/ बोअर कमी करा (RB)

बांधकाम मुख्य भाग: साइड एंट्री

बोनेट/कव्हर प्रकार: बोल्टेड बोनेट/विस्तारित बोनेट

आसन प्रकार: सॉफ्ट प्रकार/ हार्डसील मेटल प्रकार

प्रवाह दिशात्मक: एक-दिशात्मक/द्वि-दिशात्मक

सेवा माध्यम: नैसर्गिक वायू, तेल, पाणी, ऑक्सिगॉन वायू इ

सेवा: SOUR, ISO 15156/ NACE MR0175

वैशिष्ट्य: फायर सेफ्टी डिझाइन

अँटी-स्टॅटिक डिझाइन

ब्लो-आउट प्रूफ स्टेम

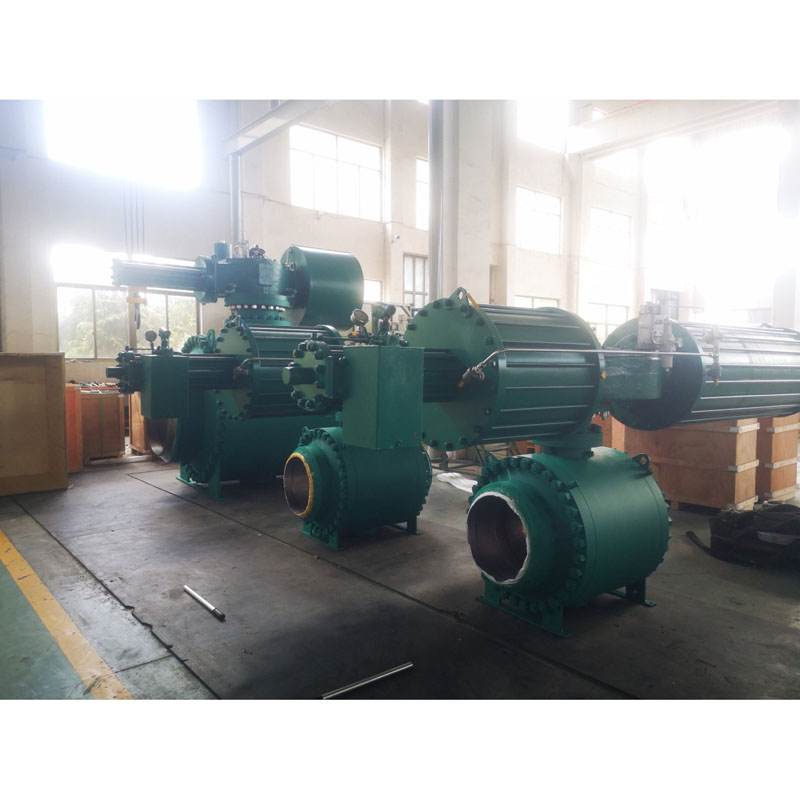

वाल्व ऑपरेशन: मॅन्युअल लीव्हर / वर्म-गियर / अॅक्ट्युएटर ऑपरेटेड / वायवीय अॅक्ट्युएटर / इलेक्ट्रिकल अॅक्ट्युएटर

MOC (बिल ऑफ मटेरियल – BOM):

बॉडी आणि बोनेट: ASTM A 216 GR. WCB/ASTM A105N (कार्बन स्टील)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (कमी तापमान कार्बन स्टील)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (स्टेनलेस स्टील)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (स्टेनलेस स्टील)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (डुप्लेक्स स्टेनलेस स्टील)

सॉलिड बॉल : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

टीप: हर्सिल मेटल सीट प्रकार बॉल पृष्ठभाग उपचार: ENP, HCR, WC, वेल्डिंग Ni60/ Ni55

स्टेम : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

बॉल सीट आणि बॉडी सील : PTFE व्हर्जिन / 25% ग्लास भरलेले PTFE - GFT / कार्बन भरलेले PTFE - CFT

: PEEK / Delrin / Grafoil - ग्रेफाइट रिंग

ग्रंथी पॅकिंग : PTFE व्हर्जिन / 25% ग्लास भरलेले PTFE - GFT / कार्बन भरलेले PTFE - CFT

: ग्रॅफोइल - ग्रेफाइट रिंग

ट्रुनियन माउंटेड बॉल व्हॉल्व्ह म्हणजे काय?

ट्रुनिअन माउंटेड बॉल व्हॉल्व्ह हा त्रैमासिक टर्निंग व्हॉल्व्ह आहे जो पाइपलाइनमधील वाहणारे माध्यम थांबविण्यास मदत करतो. ट्रुनिअन माउंटेड बॉल व्हॉल्व्हचे वैशिष्ट्य म्हणजे त्याची डिस्क मध्यभागी ठेवलेली गोल किंवा गोलाकार आकारात असते. हे प्रवाह थांबवण्यासाठी किंवा सुरू करण्यासाठी फिरत राहते.
