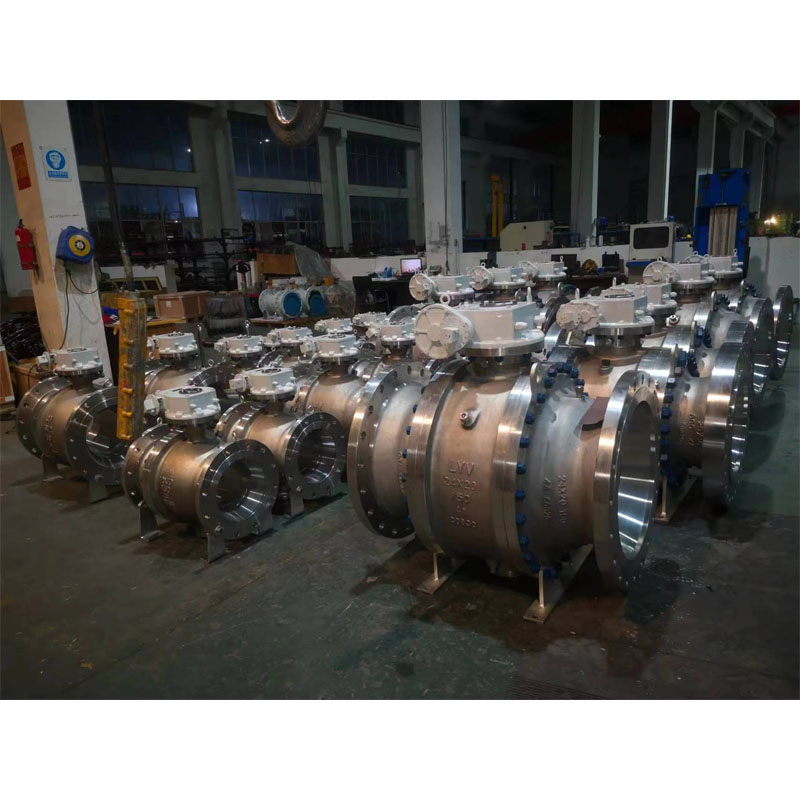

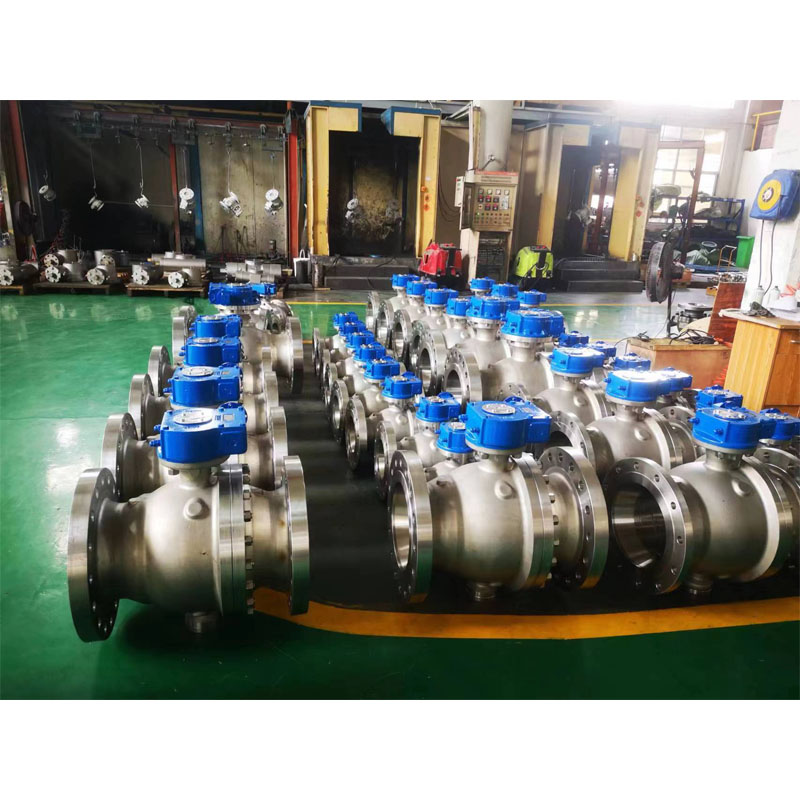

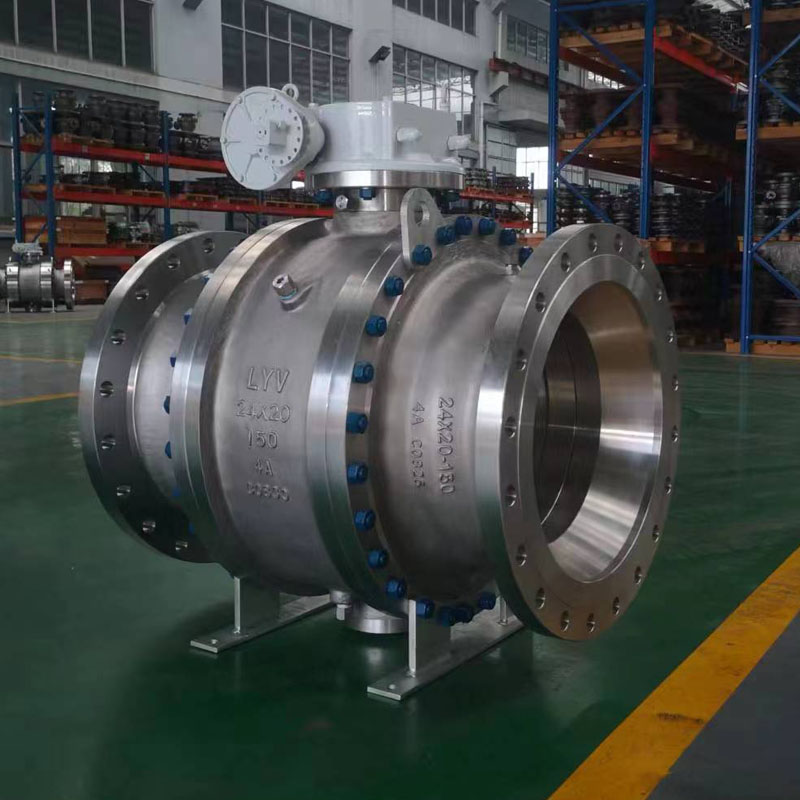

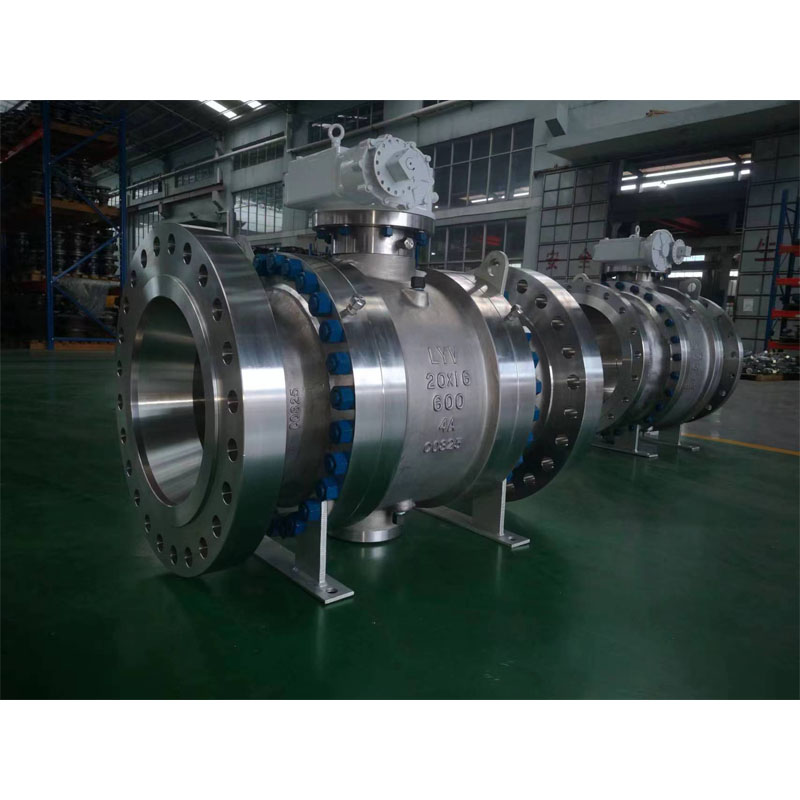

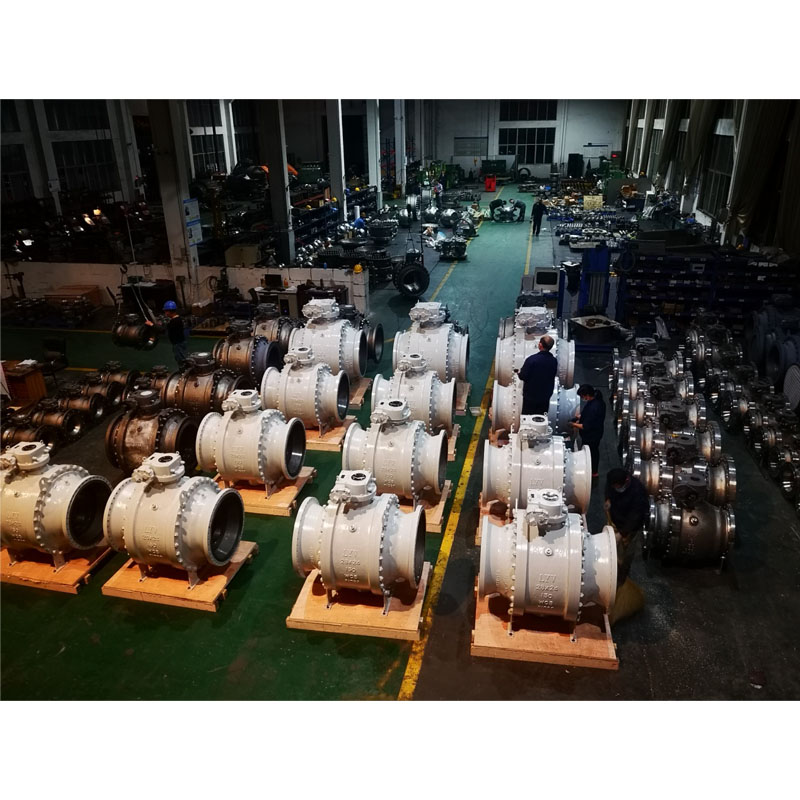

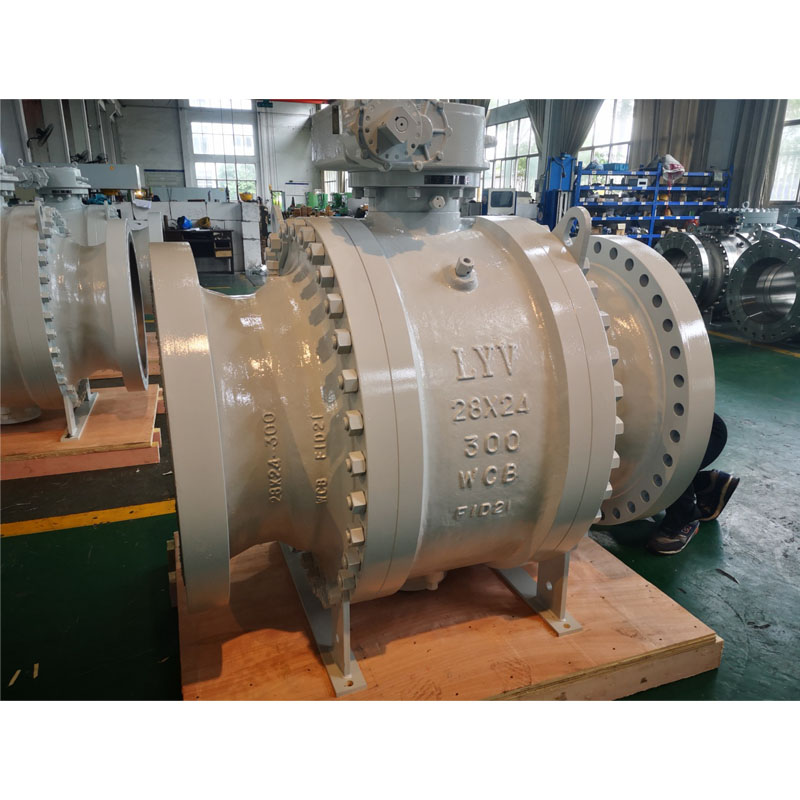

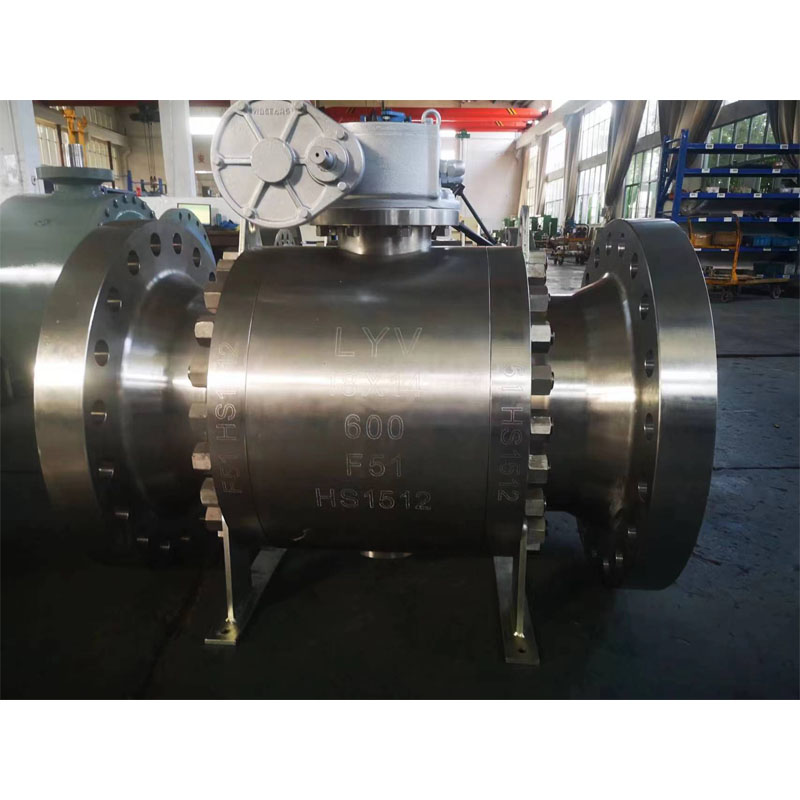

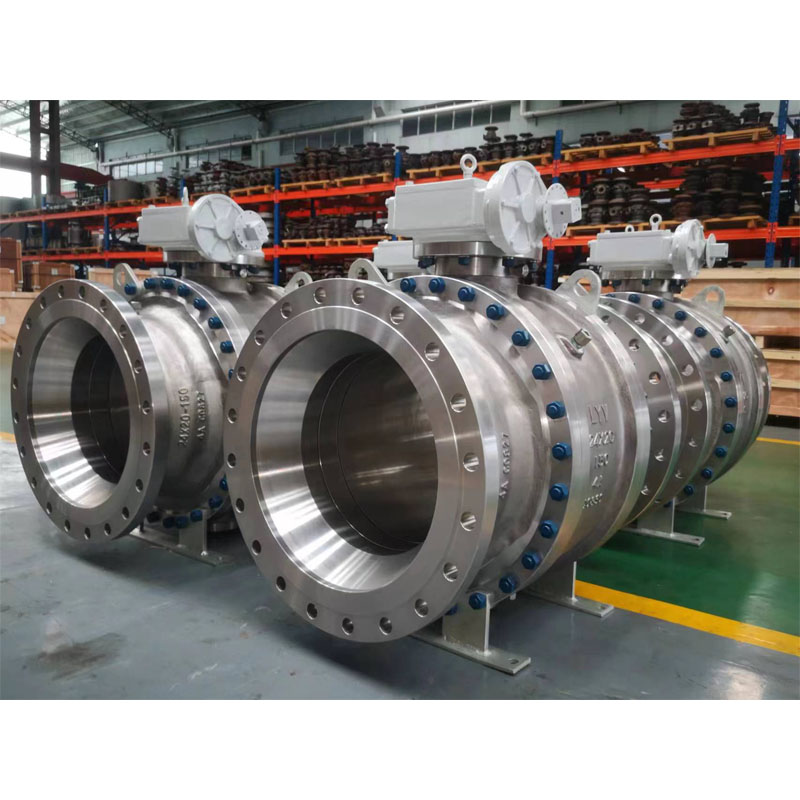

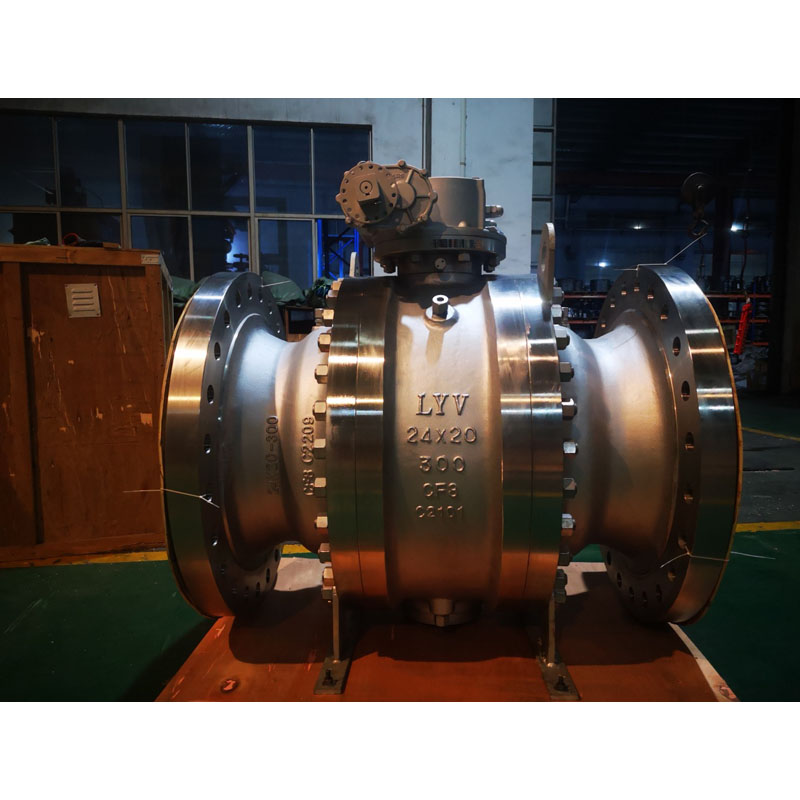

बोअर ट्रुनियन माउंटेड बॉल व्हॉल्व्ह कमी करा

उच्च सुरक्षा आणि स्पर्धात्मक किंमतीमुळे LYVâs कमी बोअर ट्रुनिअन माउंटेड बॉल वाल्व्हला प्राधान्य दिले जाते. आम्ही आग्नेय Aisa, मिडल ईस्ट, रशिया, ET मध्ये मोठ्या आकाराचे आणि उच्च कामाच्या दबावासाठी वाल्व तयार करतो. सामान्यत: रिड्यूस बोअर व्हॉल्व्ह समान आकाराच्या पूर्ण बोर बॉल व्हॉल्व्हच्या सापेक्ष सुमारे 30% हलका असतो, रिड्यूस बोअर ट्रुनियन माउंटेड बॉल व्हॉल्व्ह पाइपलाइन सुरक्षित ऑपरेशन सुनिश्चित करू शकतात आणि संपूर्ण पाइपलाइन सिस्टमसाठी खरेदी खर्च देखील सुनिश्चित करू शकतात.

ट्रुनिअन माउंटेड रिड्यूस्ड बोर बॉल व्हॉल्व्ह डबल ब्लॉक आणि ब्लीड किंवा डबल पिस्टन प्रकारासह डिझाइन केलेले आहे जे स्टेम आणि सीट्स ते बॉडी कॅव्हिटी दोन्हीसाठी सीलंट इंजेक्शन सिस्टमसह सुसज्ज आहे, जेणेकरून ते अपस्ट्रीम आणि डाउनस्ट्रीम दोन्ही टोकांपासून निचरा होऊ शकेल, सीट किंवा स्टेम रोखण्यासाठी. गळती

डिझाइन आणि चाचणी आंतरराष्ट्रीय मानक:

डिझाइन मानक: ISO 14313/ ASME B 16.34 /API 6D

तपासणी आणि चाचणी मानक : API 598/ API 6D

फायर सेफ टेस्टिंग स्टँडर्ड : API 607/API 6FA

फ्लॅंज ते फ्लॅंज लांबी : ANSI B 16.10 - शॉर्ट पॅटर्न/ लांब पॅटर्न

एंड कनेक्शन : एएनएसआय बी 16.5 पर्यंत फ्लॅंग्ड एंड, बट वेल्ड समाप्त, स्टॉक वेल्ड समाप्त.

उत्पादक आकार आणि दाब श्रेणी:

NPS 2â ते 48 â (ANSI वर्ग 150LB साठी)

NPS 2â ते 48â (ANSI वर्ग 300LB साठी)

NPS 2â ते 48â (ANSI वर्ग 600LB साठी)

NPS 2â ते 36â (ANSI वर्ग 900LB साठी)

NPS 2â ते 24â (ANSI वर्ग 1500LB साठी)

NPS 2â ते 12â (ANSI वर्ग 2500LB साठी)

पाईप बोअर: बोअर कमी करा (RB)

बांधकाम मुख्य भाग: एन्ड एंट्री

बोनेट/कव्हर प्रकार: बोल्टेड बोनेट/विस्तारित बोनेट

आसन प्रकार: सॉफ्ट प्रकार/ हार्डसील मेटल प्रकार

प्रवाह दिशात्मक: एक-दिशात्मक/द्वि-दिशात्मक

सेवा माध्यम: नैसर्गिक वायू, तेल, पाणी, ऑक्सिगॉन वायू इ

सेवा: SOUR, ISO 15156/ NACE MR0175

फरारी उत्सर्जन: ISO 15848

वैशिष्ट्य: फायर सेफ्टी डिझाइन

अँटी-स्टॅटिक डिझाइन

ब्लो-आउट प्रूफ स्टेम

डबल ब्लॉक आणि ब्लीक डिझाइन

ISO 5211 आरोहित IPAD

वाल्व ऑपरेशन: मॅन्युअल लीव्हर / वर्म-गियर / अॅक्ट्युएटर ऑपरेटेड / वायवीय अॅक्ट्युएटर / मोटर अॅक्ट्युएटर

MOC (बिल ऑफ मटेरियल â BOM):

बॉडी आणि बोनेट: ASTM A 216 GR. WCB/ASTM A105N (कार्बन स्टील)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (कमी तापमान कार्बन स्टील)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (स्टेनलेस स्टील)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (स्टेनलेस स्टील)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (डुप्लेक्स स्टेनलेस स्टील)

सॉलिड बॉल : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

टीप: हर्सिल मेटल सीट प्रकार बॉल पृष्ठभाग उपचार: ENP, HCR, WC, वेल्डिंग Ni60/ Ni55

स्टेम : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

मेटल सीट रिंग: : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

टीप: हर्सिल मेटल सीट प्रकार सीट रिंग पृष्ठभाग उपचार: ENP, HCR, WC, वेल्डिंग Ni60/ Ni55

सीट सीलिंग : PTFE व्हर्जिन / 25% ग्लास भरलेले PTFE â GFT / कार्बन भरलेले PTFE CFT

: PEEK / Delrin / Grafoil â ग्रेफाइट रिंग

ग्रंथी पॅकिंग : PTFE व्हर्जिन / 25% ग्लास भरलेले PTFE â GFT / कार्बन भरलेले PTFE CFT

: ग्रॅफोइल â ग्रेफाइट रिंग

कमी बोर बॉल व्हॉल्व्ह म्हणजे काय?

कमी केलेला बोर बॉल व्हॉल्व्ह हा एक प्रकारचा बॉल व्हॉल्व्ह आहे ज्याच्या आतील व्हॉल्व्हचा बोरचा व्यास पाइपच्या व्यासापेक्षा लहान असतो, तर व्हॉल्व्हचा फ्लॅंजचा परिमाण अजूनही पाइप व्यासाशी जुळतो. कामकाजाची आवश्यकता अशी आहे की एक अशांतता आहे आणि द्रव प्रवाह दर ही प्रमुख चिंता नाही आणि जेथे कण जमा होण्याची शक्यता नाही, वाल्व ब्लॉकेज टाळण्यासाठी.

लहान इनसाइडर व्यासासह, व्हॉल्व्ह हाउसिंग आणि बॉलचा आकार देखील लहान असतो, ज्यामुळे कमी बोअर बॉल व्हॉल्व्ह लहान व्हॉल्यूम व्यापतो, ज्यामुळे ते स्थापनेदरम्यान एक लहान जागा वापरते. आणखी काय, पाइपलाइन प्रणालीची संपूर्ण किंमत कमी करण्यासाठी, अंतिम उत्पादनांच्या किंमतीवर परिणाम करण्यासाठी, लहान घरांसाठी सामग्री आणि बॉल कमी सामग्रीची किंमत आकारते.
