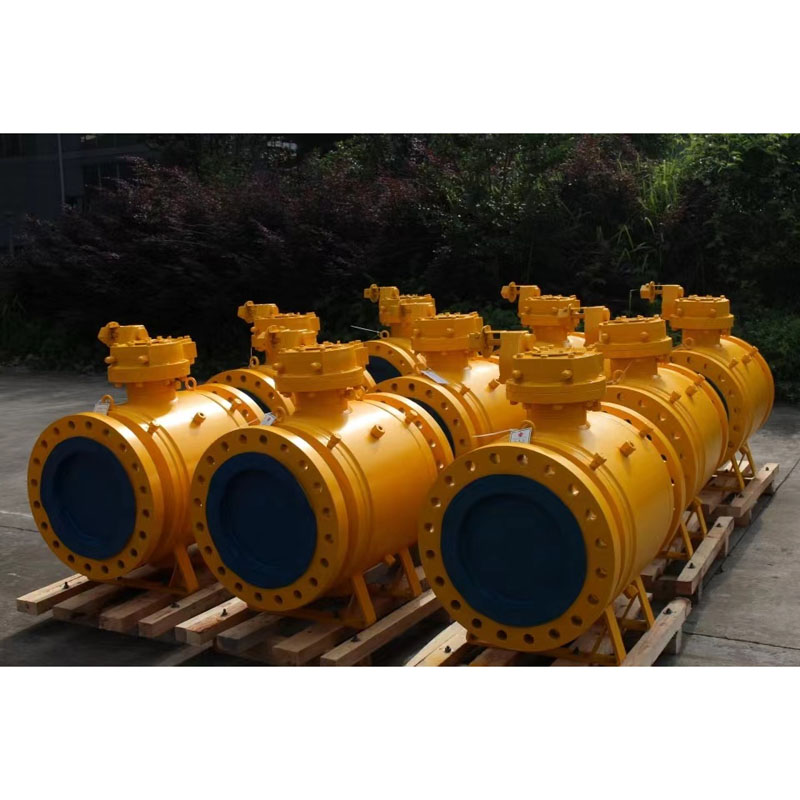

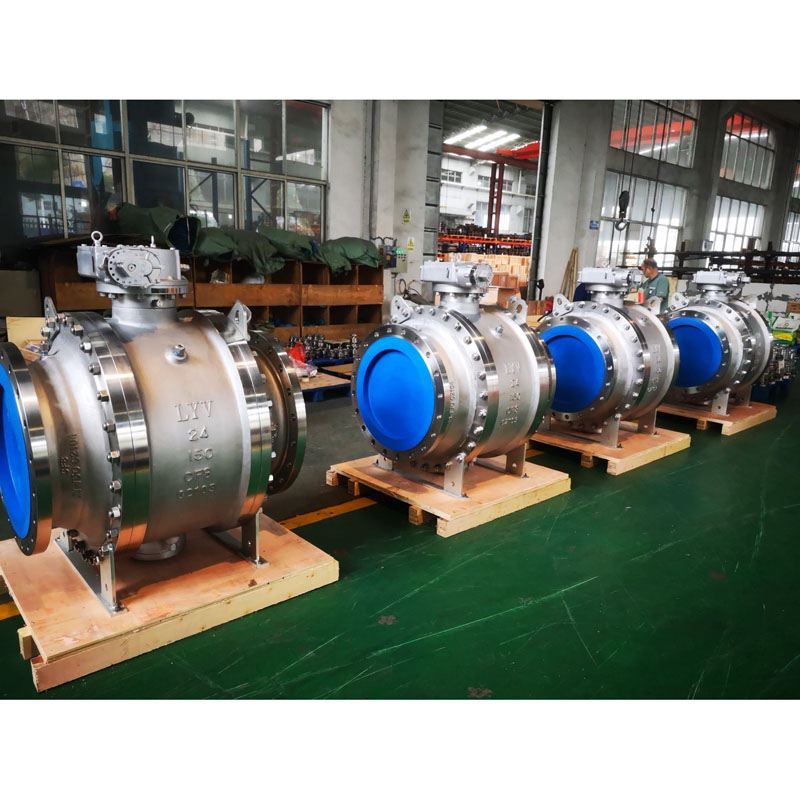

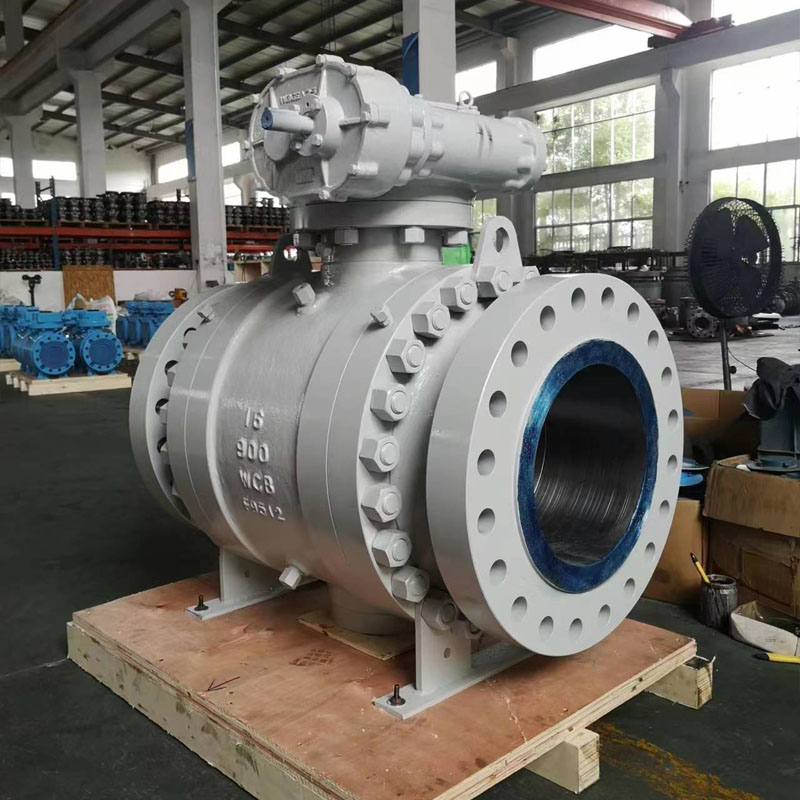

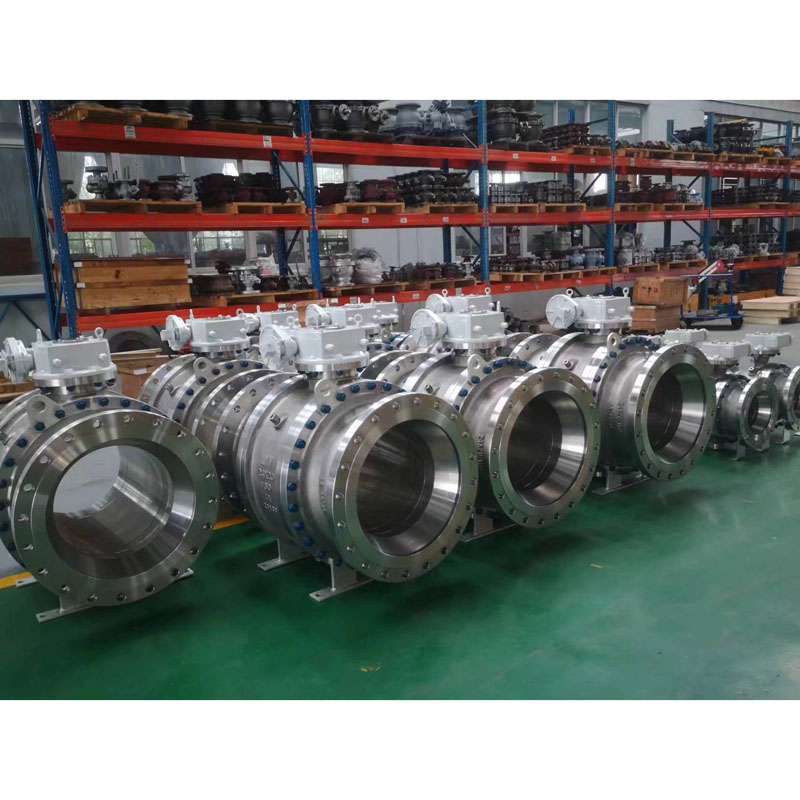

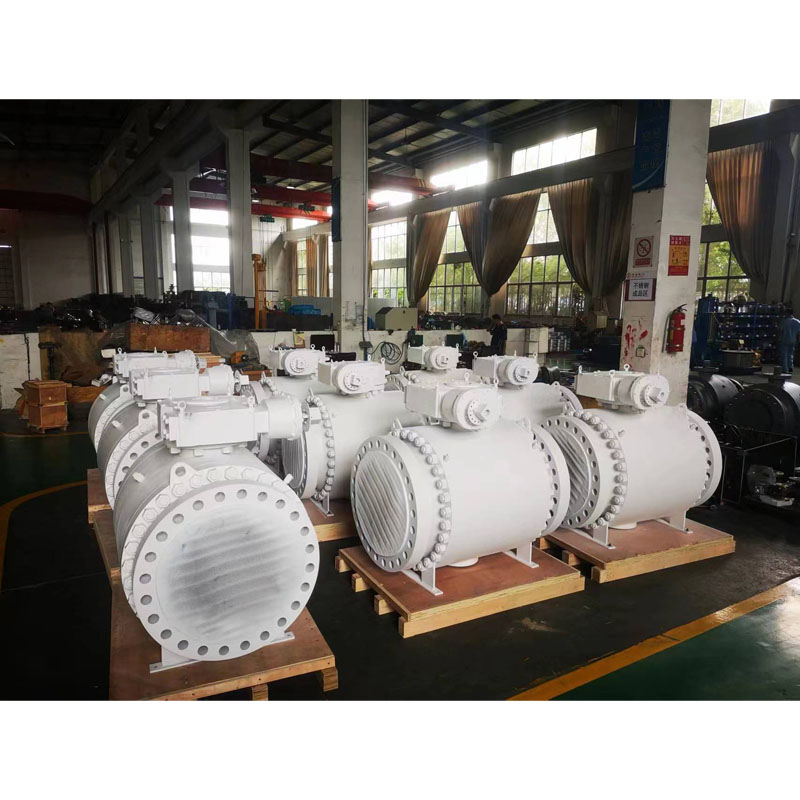

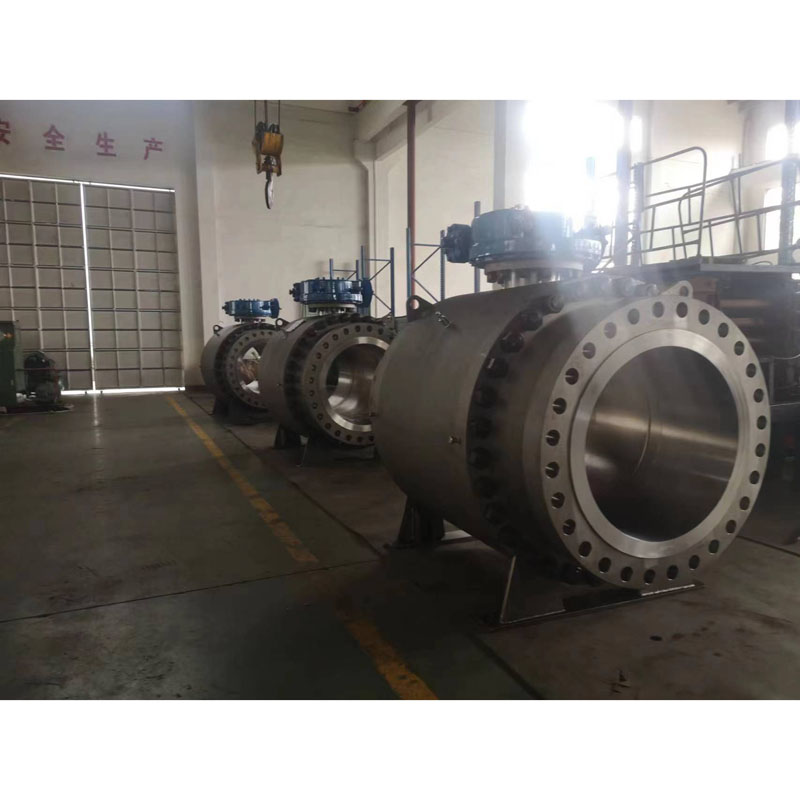

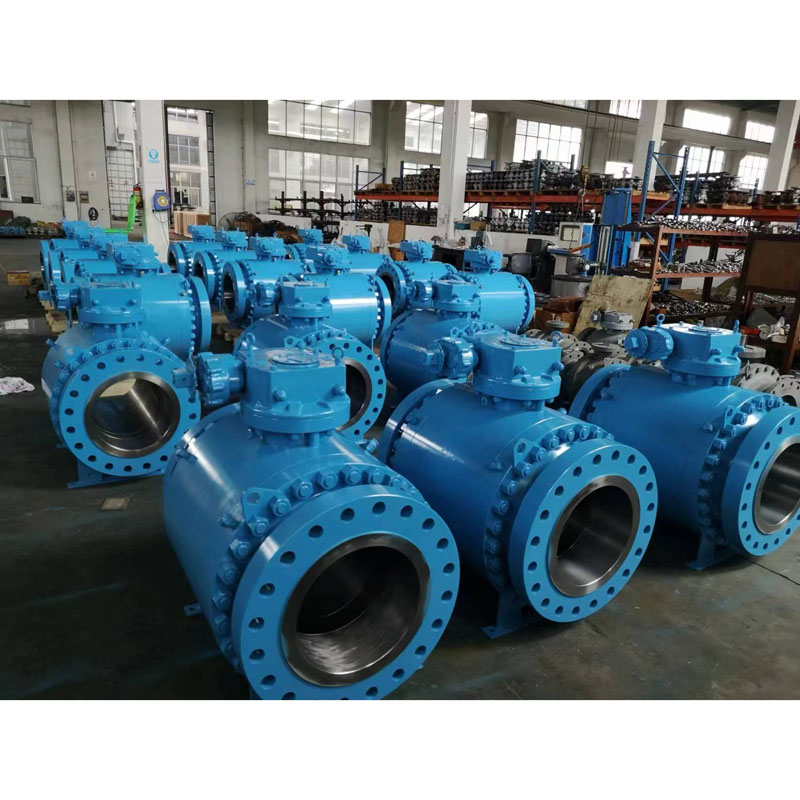

पूर्ण बोर ट्रुनियन माउंटेड बॉल व्हॉल्व्ह

LYV® पूर्ण बोर ट्रुनियन माउंटेड बॉल व्हॉल्व्ह अनेक ग्राहक समाधानी आहेत, ज्यांना अत्यंत डिझाइन, दर्जेदार कच्चा माल, उच्च कार्यक्षमता आणि स्पर्धात्मक किंमत हवी आहे. तुम्ही वाल्व्ह शोधत असाल तर आत्ताच आमचा सल्ला घ्या.

पूर्ण बोर ट्रुनिअन माउंटेड बॉल व्हॉल्व्ह डबल ब्लॉक आणि ब्लीड किंवा डबल पिस्टन प्रकारासह डिझाइन केलेले आहे जे स्टेम आणि सीट्स ते बॉडी कॅव्हिटी दोन्हीसाठी सीलंट इंजेक्शन सिस्टमसह सुसज्ज आहे, जेणेकरून ते अपस्ट्रीम आणि डाउनस्ट्रीम दोन्ही टोकांपासून निचरा होऊ शकेल, सीट किंवा स्टेम रोखण्यासाठी. गळती

डिझाइन आणि चाचणी आंतरराष्ट्रीय मानक:

डिझाइन मानक: ISO 14313/ ASME B 16.34 /API 6D

तपासणी आणि चाचणी मानक : API 598/ API 6D

फायर सेफ टेस्टिंग स्टँडर्ड : API 607/API 6FA

फ्लॅंज ते फ्लॅंज लांबी : ANSI B 16.10 - शॉर्ट पॅटर्न/ लांब पॅटर्न

एंड कनेक्शन : Flanged End to ANSI B 16.5, बट वेल्ड समाप्त, स्टॉक वेल्ड समाप्त.

उत्पादक आकार आणि दाब श्रेणी:

NPS 2â ते 48 â (ANSI वर्ग 150LB साठी)

NPS 2â ते 48â (ANSI वर्ग 300LB साठी)

NPS 2â ते 48â (ANSI वर्ग 600LB साठी)

NPS 2â ते 36â (ANSI वर्ग 900LB साठी)

NPS 2â ते 24â (ANSI वर्ग 1500LB साठी)

NPS 2â ते 12â (ANSI वर्ग 2500LB साठी)

किंवा

DN50 ते DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa साठी)

DN50 ते DN1200 (PN4.0Mpa, PN5.0Mpa साठी)

DN50 ते DN1200 (PN6.3Mpa, PN10.0Mpa साठी)

DN50 ते DN900 (PN15.0Mpa साठी)

DN50 ते DN600 (PN25.0Mpa साठी)

पाईप बोअर: पूर्ण बोर (FB)

बांधकाम मुख्य भाग: एन्ड एंट्री

बोनेट/कव्हर प्रकार: बोल्टेड बोनेट/विस्तारित बोनेट

आसन प्रकार: सॉफ्ट प्रकार/ हार्डसील मेटल प्रकार

प्रवाह दिशात्मक: एक-दिशात्मक/द्वि-दिशात्मक

सेवा माध्यम: नैसर्गिक वायू, तेल, पाणी, ऑक्सिगॉन वायू इ

सेवा: SOUR, ISO 15156/ NACE MR0175

फरारी उत्सर्जन: ISO 15848

वैशिष्ट्य: फायर सेफ्टी डिझाइन

अँटी-स्टॅटिक डिझाइन

ब्लो-आउट प्रूफ स्टेम

डबल ब्लॉक आणि ब्लीक डिझाइन

ISO 5211 आरोहित IPAD

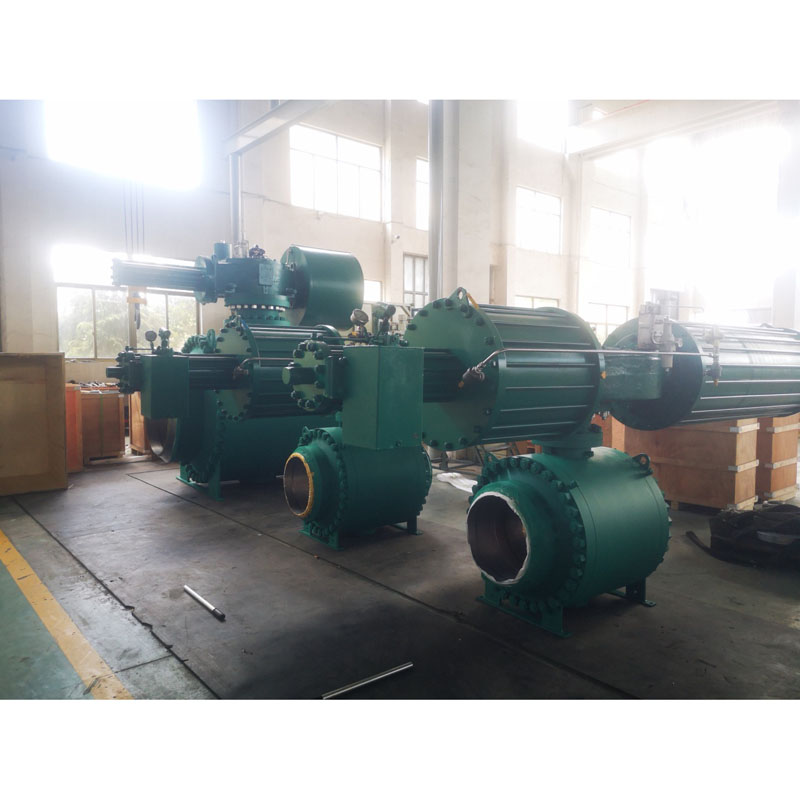

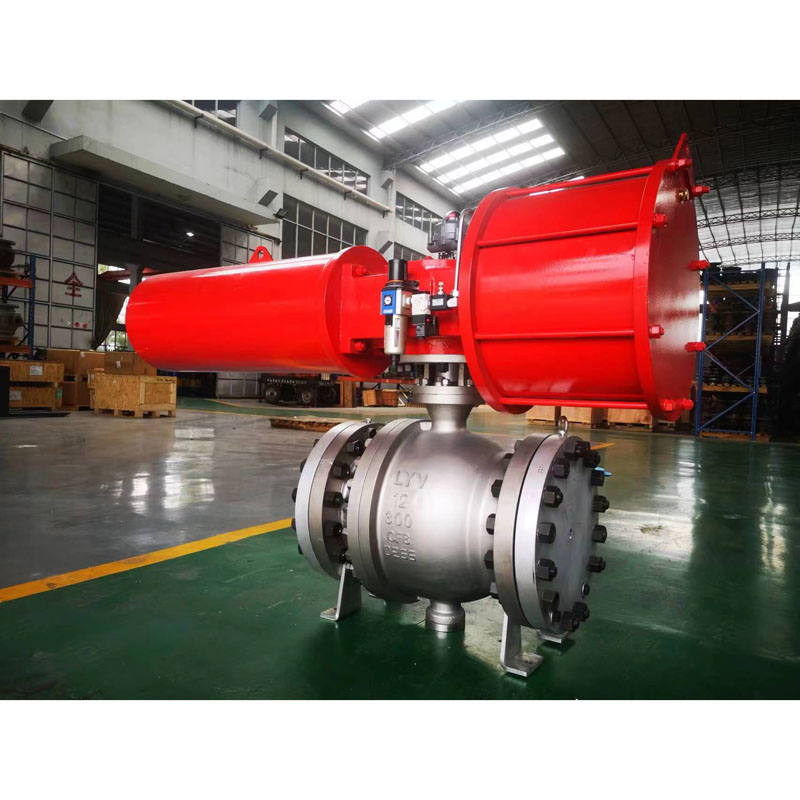

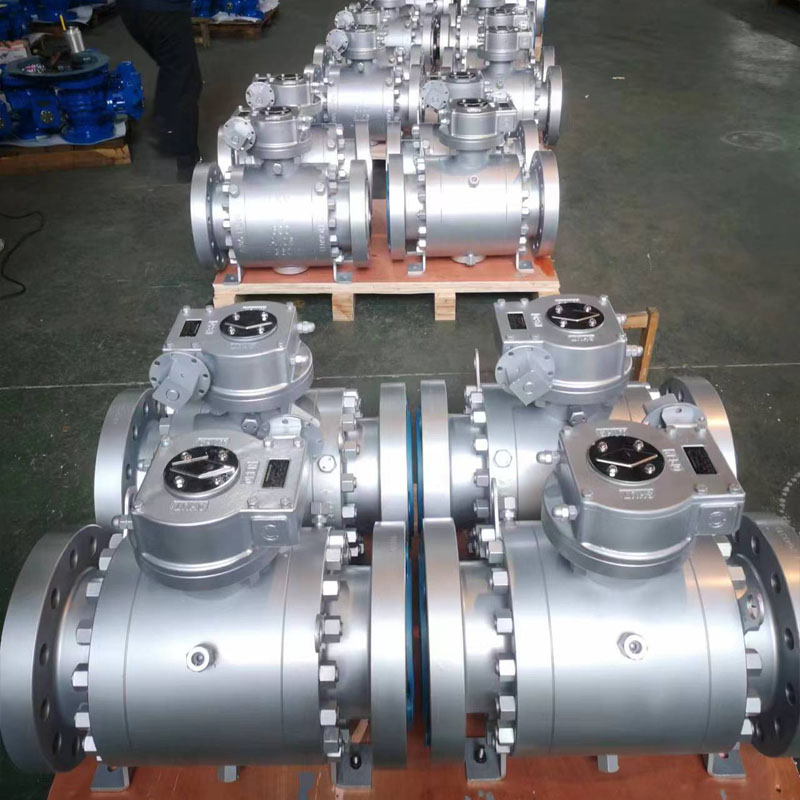

वाल्व ऑपरेशन: मॅन्युअल लीव्हर / वर्म-गियर / अॅक्ट्युएटर ऑपरेटेड / वायवीय अॅक्ट्युएटर / मोटर अॅक्ट्युएटर

MOC (बिल ऑफ मटेरियल â BOM):

बॉडी आणि बोनेट: ASTM A 216 GR. WCB/ASTM A105N (कार्बन स्टील)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (कमी तापमान कार्बन स्टील)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (स्टेनलेस स्टील)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (स्टेनलेस स्टील)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (डुप्लेक्स स्टेनलेस स्टील)

:ASTM A182 F51 / F53/ F55 (डुप्लेक्स स्टेनलेस स्टील)

सॉलिड बॉल : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

टीप: हर्सिल मेटल सीट प्रकार बॉल पृष्ठभाग उपचार: ENP, HCR, WC, वेल्डिंग Ni60/ Ni55

स्टेम : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

मेटल सीट रिंग: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

टीप: हर्सिल मेटल सीट प्रकार सीट रिंग पृष्ठभाग उपचार: ENP, HCR, WC, वेल्डिंग Ni60/ Ni55

सीट सीलिंग : PTFE व्हर्जिन / 25% ग्लास भरलेले PTFE â GFT / कार्बन भरलेले PTFE CFT

: PEEK / Delrin / Grafoil â ग्रेफाइट रिंग

ग्रंथी पॅकिंग : PTFE व्हर्जिन / 25% ग्लास भरलेले PTFE â GFT / कार्बन भरलेले PTFE CFT

: ग्रॅफोइल â ग्रेफाइट रिंग

ट्रुनियन माउंटेड बॉल व्हॉल्व्ह म्हणजे काय?

ट्रुनिअन माउंटेड बॉल व्हॉल्व्ह हा त्रैमासिक टर्निंग व्हॉल्व्ह आहे जो पाइपलाइनमधील वाहणारे माध्यम थांबविण्यास मदत करतो. ट्रुनिअन माउंटेड बॉल व्हॉल्व्हचे वैशिष्ट्य म्हणजे त्याची डिस्क मध्यभागी ठेवलेली गोल किंवा गोलाकार आकारात असते. हे प्रवाह थांबवण्यासाठी किंवा सुरू करण्यासाठी फिरत राहते.
