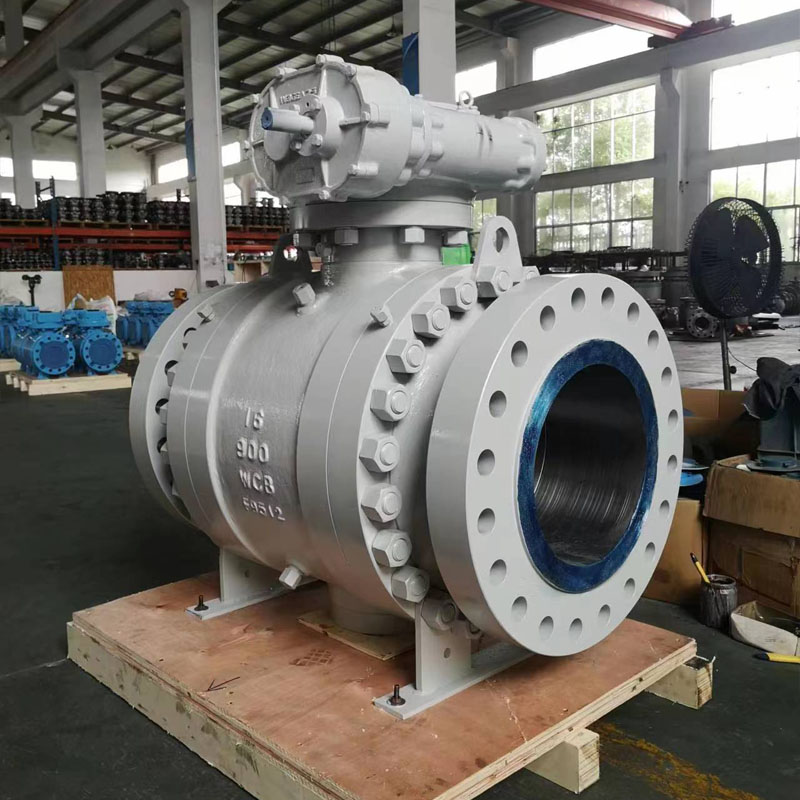

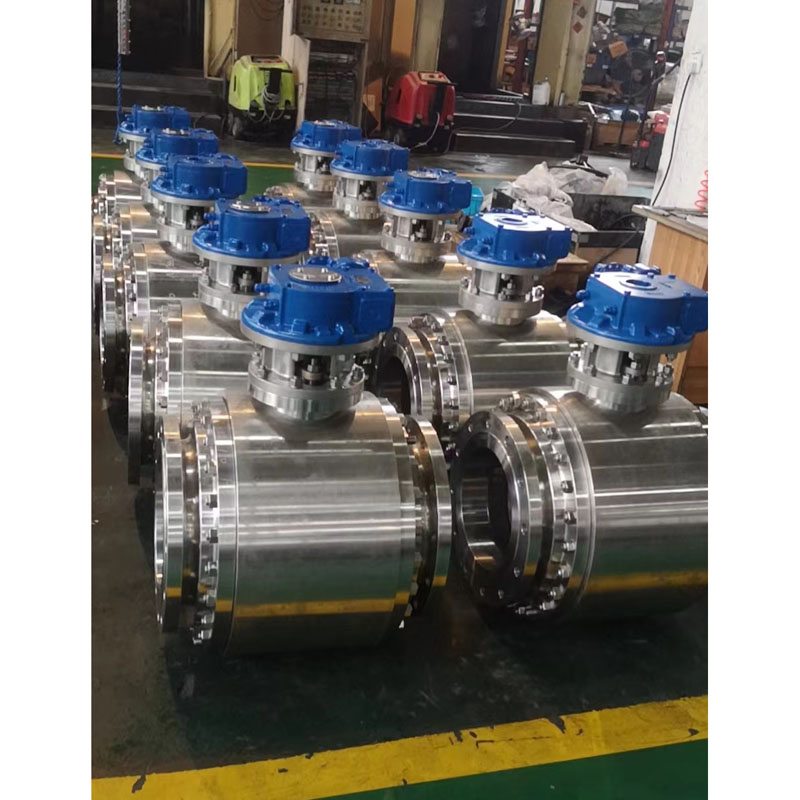

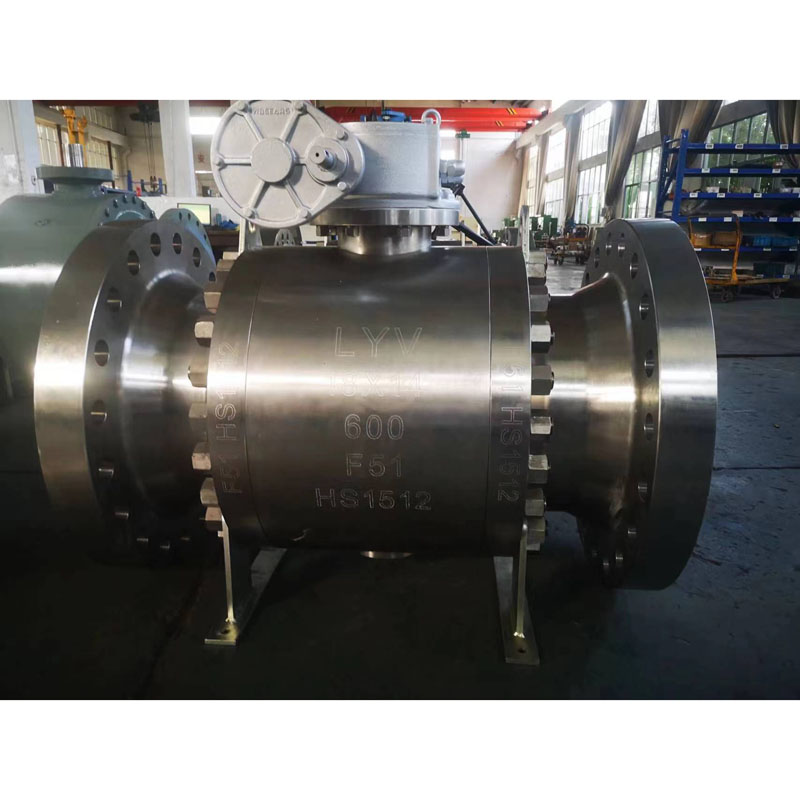

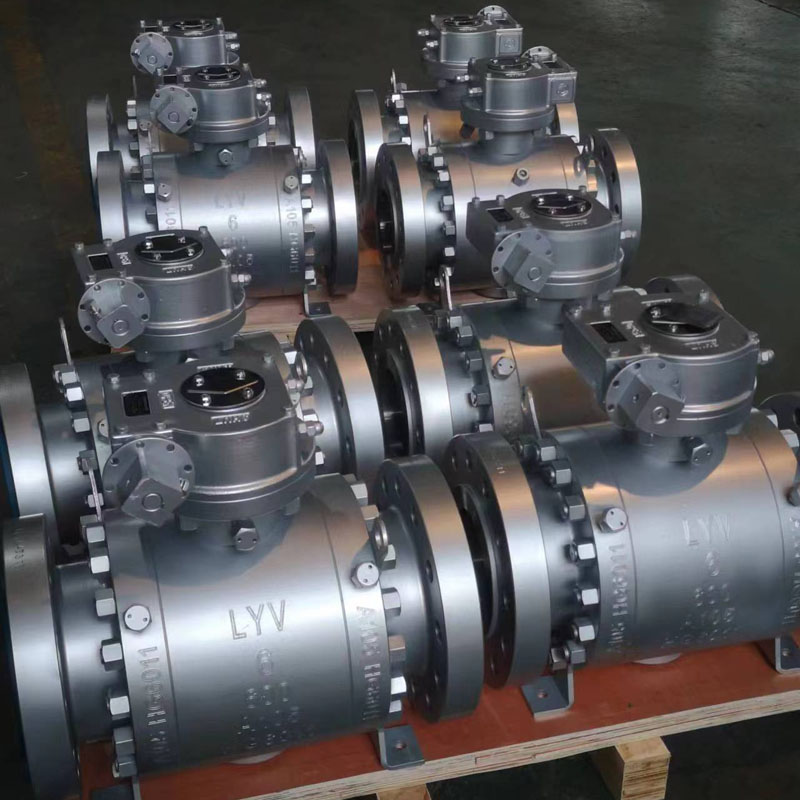

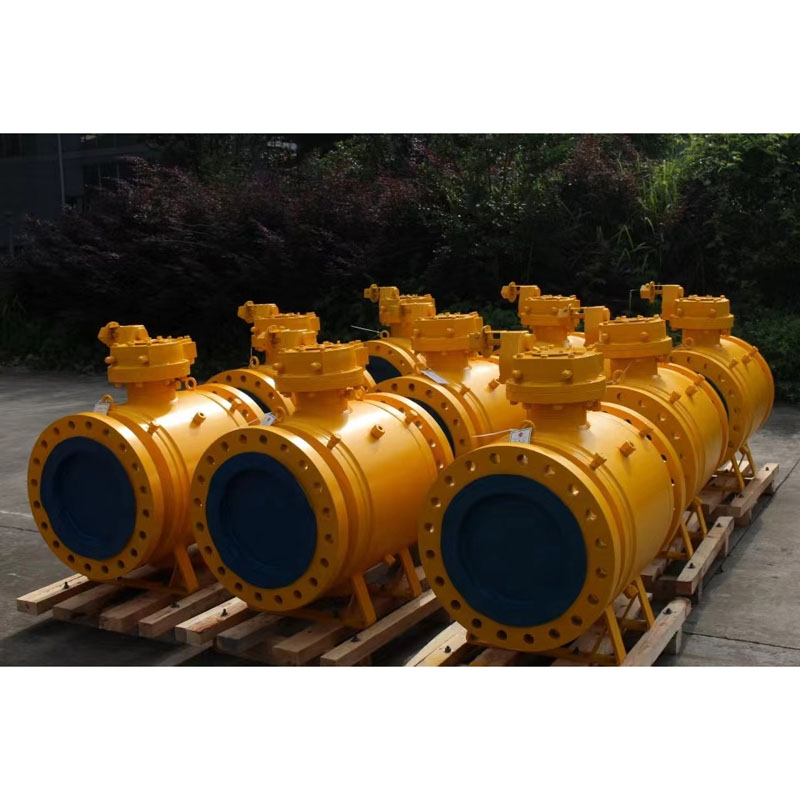

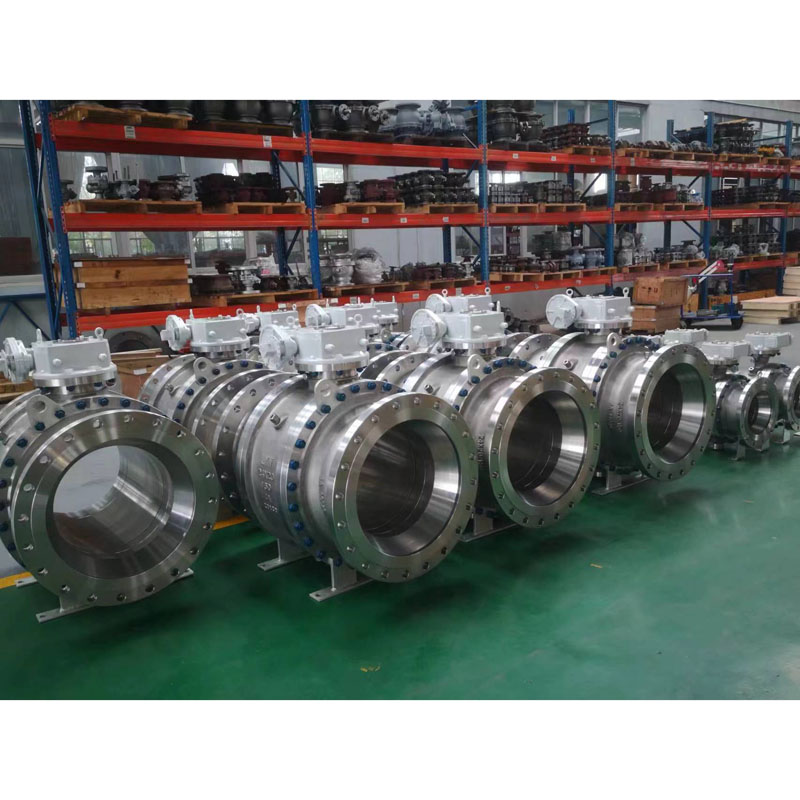

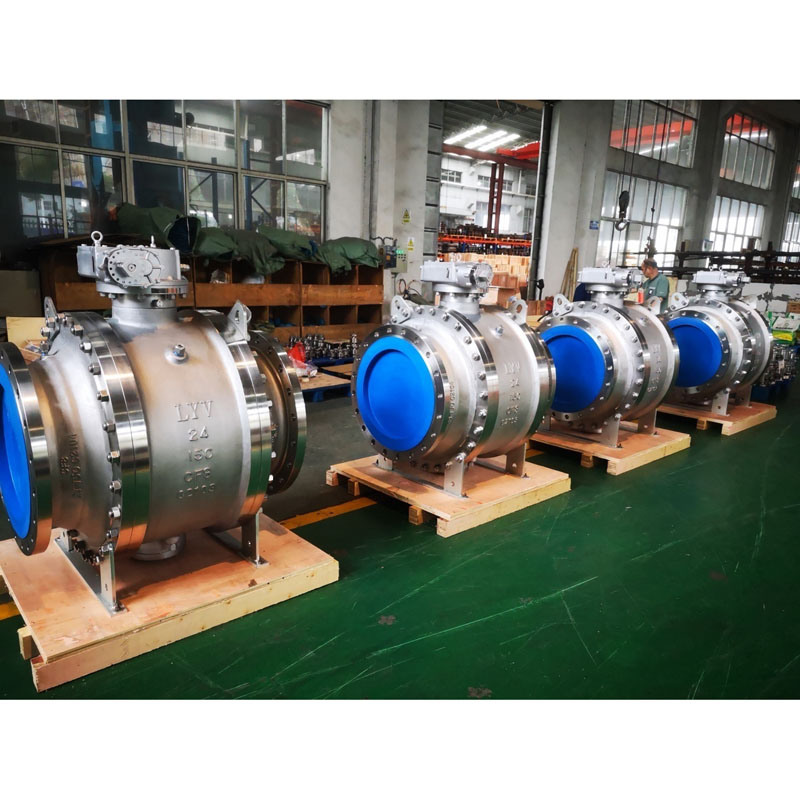

डबल ब्लॉक आणि ब्लीड ट्रुनियन माउंटेड बॉल व्हॉल्व्ह

LYV®â चे दुहेरी ब्लॉक आणि ब्लीड ट्रुनिअन माउंटेड बॉल व्हॉल्व्ह (DBB वॉल्व्ह) इंच ते 48 इंच आकारासाठी आणि ANSI 150lb ते ANSI 1500lb कामाच्या दाबासाठी जे विविध प्रकारच्या कामकाजाच्या गरजेच्या वातावरणासाठी योग्य आहेत. तुम्ही आम्हाला तुमची चौकशी पाठवल्यास आम्ही तुम्हाला चांगली किंमत देऊ शकतो.

डीबीबी डबल बॉल व्हॉल्व्ह पारंपारिक पाइपलाइन प्रणालीमध्ये एकाधिक वाल्व दरम्यान गुंतागुंतीचे कनेक्शन पुनर्स्थित करण्यासाठी डिझाइन केले आहे, ज्यामुळे प्रणालीमधील गळती कमी होऊ शकते, जलद उत्सर्जन आणि शट-ऑफ कार्य साध्य करण्यासाठी. आणि DBB डबल बॉल व्हॉल्व्ह इन्स्टॉलेशन स्पेस मर्यादा वाचवतो, इन्स्टॉलेशन प्रोग्राम सुलभ करतो, पाईप सिस्टमचा दाब कमी करतो, इन्स्ट्रुमेंट स्वच्छ आणि देखरेख करण्यासाठी सोयीस्कर आहे.

डिझाइन आणि चाचणी आंतरराष्ट्रीय मानक:

डिझाइन मानक: ISO 14313/ ASME B 16.34 /API 6D

तपासणी आणि चाचणी मानक : API 598/ API 6D

फायर सेफ टेस्टिंग स्टँडर्ड : API 607/API 6FA

फ्लॅंज ते फ्लॅंज लांबी : ANSI B 16.10 - शॉर्ट पॅटर्न/ लांब पॅटर्न

एंड कनेक्शन : एएनएसआय बी 16.5 पर्यंत फ्लॅंग्ड एंड, बट वेल्ड समाप्त, स्टॉक वेल्ड समाप्त.

उत्पादक आकार आणि दाब श्रेणी:

NPS 2â ते 48 â (ANSI वर्ग 150LB साठी)

NPS 2â ते 48â (ANSI वर्ग 300LB साठी)

NPS 2â ते 48â (ANSI वर्ग 600LB साठी)

NPS 2â ते 36â (ANSI वर्ग 900LB साठी)

NPS 2â ते 24â (ANSI वर्ग 1500LB साठी)

NPS 2â ते 12â (ANSI वर्ग 2500LB साठी)

किंवा

DN50 ते DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa साठी)

DN50 ते DN1200 (PN4.0Mpa, PN5.0Mpa साठी)

DN50 ते DN1200 (PN6.3Mpa, PN10.0Mpa साठी)

DN50 ते DN900 (PN15.0Mpa साठी)

DN50 ते DN600 (PN25.0Mpa साठी)

पाईप बोअर: फुल बोअर(FB)/ बोअर कमी करा(RB)

बांधकाम मुख्य भाग: एन्ड एंट्री

बोनेट/कव्हर प्रकार: बोल्टेड बोनेट/विस्तारित बोनेट

आसन प्रकार: सॉफ्ट प्रकार/ हार्डसील मेटल प्रकार

प्रवाह दिशात्मक: एक-दिशात्मक/द्वि-दिशात्मक

सेवा माध्यम: नैसर्गिक वायू, तेल, पाणी, ऑक्सिगॉन वायू इ

सेवा: SOUR, ISO 15156/ NACE MR0175

फरारी उत्सर्जन: ISO 15848

वैशिष्ट्य: फायर सेफ्टी डिझाइन

अँटी-स्टॅटिक डिझाइन

ब्लो-आउट प्रूफ स्टेम

डबल ब्लॉक आणि ब्लीक डिझाइन

ISO 5211 आरोहित IPAD

वाल्व ऑपरेशन: मॅन्युअल लीव्हर / वर्म-गियर / अॅक्ट्युएटर ऑपरेटेड / वायवीय अॅक्ट्युएटर / मोटर अॅक्ट्युएटर

MOC (बिल ऑफ मटेरियल â BOM):

बॉडी आणि बोनेट: ASTM A216 WCB/ A 105N (कार्बन स्टील)

: ASTM A352 LCB / LCC / A350 LF2 (कमी तापमान कार्बन स्टील)

: ASTM A 351 GR. CF 8 / CF 8M / A182 F304 / F316 (SS 304 / SS316) (स्टेनलेस स्टील)

: ASTM A 351 GR. CF 3 / CF 3M /A182 F304L / F316L (स्टेनलेस स्टील)

: ASTM A351 Gr. CF8C / ASTM A182 F347

: ASTM A182 F51/ F53 /F53 (डुप्लेक्स स्टेनलेस स्टील)

सॉलिड बॉल : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A890 4A / 5A/ 6A / A182 F51/ F53 /F55 (डुप्लेक्स स्टेनलेस स्टील)

टीप: हर्सिल मेटल सीट प्रकार बॉल पृष्ठभाग उपचार: ENP, HCR, WC, वेल्डिंग Ni60/ Ni55

स्टेम : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

मेटल सीट रिंग: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

टीप: हर्सिल मेटल सीट प्रकार सीट रिंग पृष्ठभाग उपचार: ENP, HCR, WC, वेल्डिंग Ni60/ Ni55

सीट सीलिंग : PTFE व्हर्जिन / 25% ग्लास भरलेले PTFE â GFT / कार्बन भरलेले PTFE CFT

: PEEK / Delrin / Grafoil â ग्रेफाइट रिंग

ग्रंथी पॅकिंग : PTFE व्हर्जिन / 25% ग्लास भरलेले PTFE â GFT / कार्बन भरलेले PTFE CFT

: ग्रॅफोइल â ग्रेफाइट रिंग

ट्रुनियन माउंटेड बॉल व्हॉल्व्ह म्हणजे काय?

ट्रुनिअन माउंटेड बॉल व्हॉल्व्ह हा त्रैमासिक टर्निंग व्हॉल्व्ह आहे जो पाइपलाइनमधील वाहणारे माध्यम थांबविण्यास मदत करतो. ट्रुनिअन माउंटेड बॉल व्हॉल्व्हचे वैशिष्ट्य म्हणजे त्याची डिस्क मध्यभागी ठेवलेली गोल किंवा गोलाकार आकारात असते. हे प्रवाह थांबवण्यासाठी किंवा सुरू करण्यासाठी फिरत राहते.
