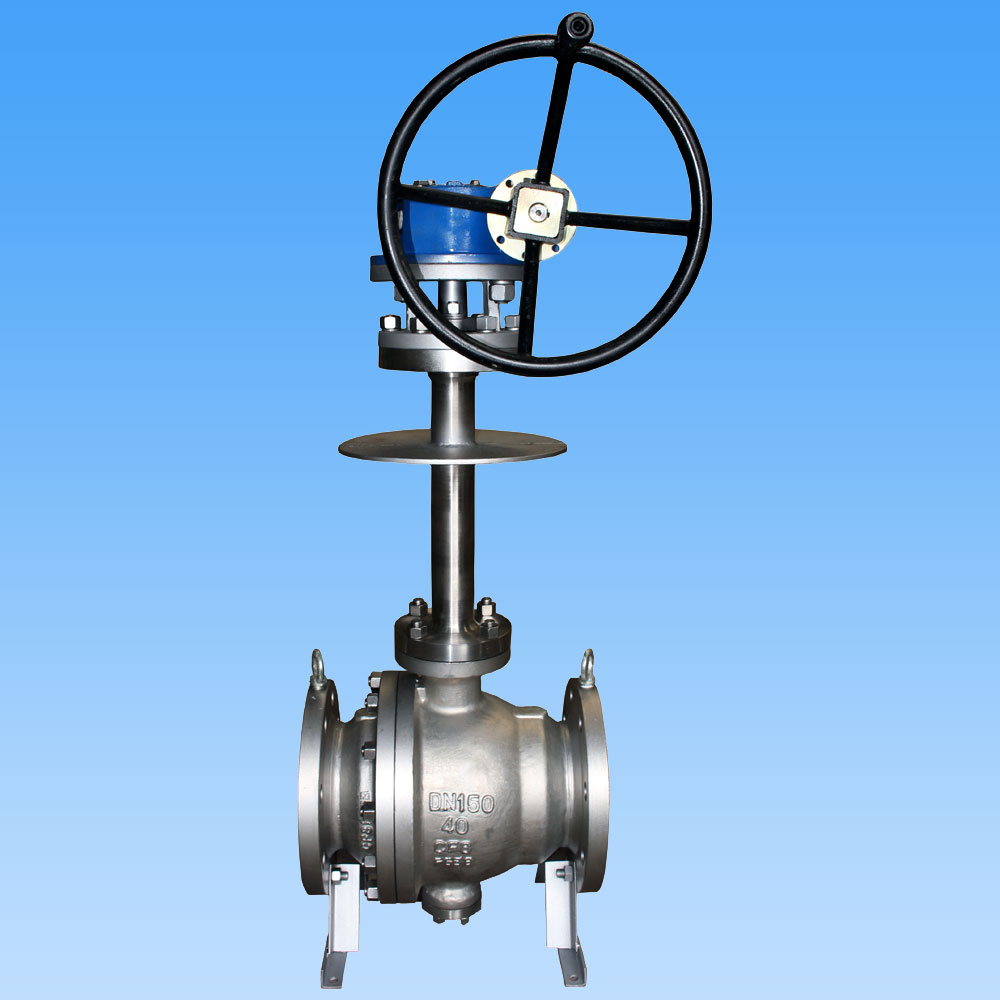

क्रायोजेनिक ट्रुनियन माउंटेड बॉल व्हॉल्व्ह

व्यावसायिक व्हॉल्व्ह निर्माता म्हणून, आम्ही तुम्हाला क्रायोजेनिक ट्रुनिअन माउंटेड बॉल व्हॉल्व्ह देऊ इच्छितो, जे रासायनिक उद्योग किंवा थंड वातावरणातील कमी तापमानासाठी वापरले जाणारे विशेष वाल्व आहे, प्रति डिझाइन मानक API 6D&ASME B16.34 आणि क्रायोजेनिक चाचणी प्रक्रिया. , मर्यादा तापमान -196℃ इतके कमी असू शकते.

क्रायोजेनिक फ्लोटिंग बॉल व्हॉल्व्हचा वापर कमी तापमानाच्या कामाच्या स्थितीसाठी केला जातो, विशेषत: काही धोक्याच्या माध्यमांसाठी, जसे की द्रवीकृत निसर्ग वायू. आमच्या कंपनीला क्रायोजेनिक बॉल व्हॉल्व्हचे डिझाइन, उत्पादन, तपासणी आणि चाचणीचा अनुभव आहे.

डिझाइन आणि चाचणी आंतरराष्ट्रीय मानक

डिझाइन मानक : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

तपासणी आणि चाचणी मानक : API 598/ API 6D

फायर सेफ टेस्टिंग स्टँडर्ड : API 607/API 6FA

फ्लॅंज ते फ्लॅंज लांबी : ANSI B 16.10 - शॉर्ट पॅटर्न/ लांब पॅटर्न

एंड कनेक्शन : एएनएसआय बी 16.5 पर्यंत फ्लॅंग्ड एंड, बट वेल्ड समाप्त, स्टॉक वेल्ड समाप्त.

उत्पादक आकार आणि दाब श्रेणी:

NPS 2” ते 48” (ANSI वर्ग 150LB साठी)

NPS 2” ते 48” (ANSI वर्ग 300LB साठी)

NPS 2” ते 48” (ANSI वर्ग 600LB साठी)

NPS 2” ते 36” (ANSI वर्ग 900LB साठी)

NPS 2” ते 24” (ANSI वर्ग 1500LB साठी)

NPS 2” ते 12” (ANSI वर्ग 2500LB साठी)

किंवा

DN50 ते DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa साठी)

DN50 ते DN1200 (PN4.0Mpa, PN5.0Mpa साठी)

DN50 ते DN1200 (PN6.3Mpa, PN10.0Mpa साठी)

DN50 ते DN900 (PN15.0Mpa साठी)

DN50 ते DN600 (PN25.0Mpa साठी)

पाईप बोअर: पूर्ण बोर(FB)/ बोअर कमी करा(RB)

बांधकाम मुख्य भाग: एन्ड एंट्री

बोनेट/कव्हर प्रकार: स्टेम पॅकिंग आणि सीलिंगच्या विश्वासार्हतेसाठी विस्तारित बोनेट डिझाइन, कार्यरत तापमान -196℃ साठी योग्य.

आसन प्रकार: सॉफ्ट प्रकार/ हार्डसील मेटल प्रकार

प्रवाह दिशात्मक: एक-दिशात्मक/द्वि-दिशात्मक

सेवा माध्यम: नैसर्गिक वायू, तेल, पाणी इ

सेवा: SOUR, ISO 15156/ NACE MR0175

फरारी उत्सर्जन: ISO 15848

वैशिष्ट्य: फायर सेफ्टी डिझाइन

अँटी-स्टॅटिक डिझाइन

ब्लो-आउट प्रूफ स्टेम

डबल ब्लॉक आणि ब्लीक डिझाइन

ISO 5211 आरोहित IPAD

वाल्व ऑपरेशन: मॅन्युअल लीव्हर / वर्म-गियर / अॅक्ट्युएटर ऑपरेटेड / वायवीय अॅक्ट्युएटर / मोटर अॅक्ट्युएटर

MOC (बिल ऑफ मटेरियल – BOM):

बॉडी आणि बोनेट: ASTM A352 LCB / LCC / ASTM A350 LF2 /LF3 (कमी तापमान कार्बन स्टील)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (स्टेनलेस स्टील)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (स्टेनलेस स्टील)

सॉलिड बॉल : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

टीप: हर्सिल मेटल सीट प्रकार बॉल पृष्ठभाग उपचार: ENP, HCR, WC, वेल्डिंग Ni60/ Ni55

स्टेम : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

बॉल सीट आणि बॉडी सील : कार्बन भरलेले PTFE - CFT

: ग्रॅफोइल - ग्रेफाइट रिंग

ग्रंथी पॅकिंग : कार्बन भरलेले PTFE - CFT

: ग्रॅफोइल - ग्रेफाइट रिंग
