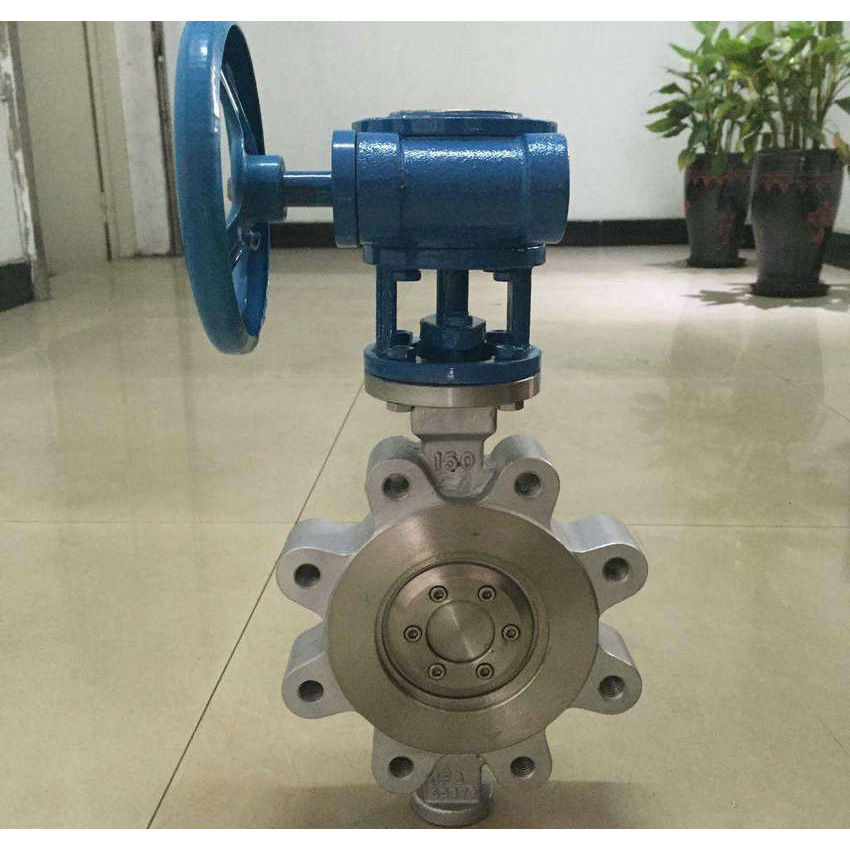

लग बटरफ्लाय वाल्व

LYVLUG लग बटरफ्लाय वाल्व परिचय

बटरफ्लाय व्हॉल्व्ह आकार लहान, हलके वजन आहे, विविध प्रकारच्या मध्यम पाइपलाइनमध्ये कापले जाऊ शकते, प्रवाह उपकरणे नियंत्रित करते. व्हॉल्व्ह प्लेट आणि सील सीटच्या विविध सामग्रीच्या निवडीद्वारे, तसेच प्लेट, पिन कनेक्शनद्वारे शाफ्टचा वापर खराब परिस्थितीसाठी केला जाऊ शकतो, जसे की डिसल्फरायझेशन, व्हॅक्यूम, समुद्राचे पाणी विलवणीकरण प्रणाली. लुग टू क्लॅम्प बटरफ्लाय व्हॉल्व्ह डाउनस्ट्रीम पाइपलाइन आणि उपकरणांची ऑनलाइन दुरुस्ती करू शकतो आणि व्हॉल्व्ह डाउनस्ट्रीम पाइपलाइन आणि वाल्वच्या उपकरणांची ऑनलाइन दुरुस्ती करू शकतो आणि वाल्व पाइपच्या शेवटी एक्झॉस्ट व्हॉल्व्ह म्हणून स्थापित केला जाऊ शकतो.

LYVLUG लग बटरफ्लाय वाल्व पॅरामीटर (विशिष्टता)

डिझाइन आणि उत्पादन: API609, MSS SP-67, MSS SP-68

तपासणी आणि चाचणी: API598

फ्लॅंज कनेक्शन: ASME B16.5(NPSâ¤24), ASME B16.47B मालिका

बट वेल्डिंग एंड: ASME B16.25

संरचनेची लांबी: API609

तापमान आणि दाब ग्रेड: ASME B16.34

LYVLUG लग बटरफ्लाय वाल्व वैशिष्ट्य आणि अनुप्रयोग

हे धातूशास्त्र, प्रकाश उद्योग, विद्युत उर्जा, पेट्रोकेमिकल उद्योग, गॅस जलमार्ग आणि इतर क्षेत्रांमध्ये मोठ्या प्रमाणावर वापरले जाते.

लग टाईप बटरफ्लाय व्हॉल्व्ह, लग टाईप बटरफ्लाय व्हॉल्व्हचे सीलिंग तत्त्व:

तीन विक्षिप्त बटरफ्लाय व्हॉल्व्हमध्ये टू-वे एअर-फ्री टाइट क्लोजिंग परफॉर्मन्स आहे. ही भूमिती हे सुनिश्चित करते की डिस्क सील केवळ बंद स्थितीत शरीराच्या आसनाच्या संपर्कात आहे, त्यामुळे कोणतेही घर्षण किंवा परिधान होत नाही आणि एक टॉर्क तयार करते ज्यामुळे लवचिक सीलला "वेल्डेड" केले जाऊ शकते जेणेकरून सील संपर्क देखील सुनिश्चित होईल.

तिहेरी विलक्षण भूमिती:

विक्षिप्त 1 व्हॉल्व्ह शाफ्ट सीट शाफ्टच्या मागे स्थित आहे जेणेकरून सील संपूर्ण सीटभोवती पूर्णपणे घट्ट असेल.

विक्षिप्त 2 व्हॉल्व्ह शाफ्ट सेंटर लाइन पाईप आणि व्हॉल्व्ह सेंटर लाइनमधून विचलित होते, हे वाल्व उघडणे आणि बंद होण्याच्या हस्तक्षेपापासून मुक्त आहे.

विक्षिप्त 3 सीट कोन शाफ्ट वाल्व शाफ्टच्या मध्य रेषेपासून विचलित होतो, जे बंद आणि उघडताना घर्षण काढून टाकते आणि संपूर्ण सीटभोवती एक समान आणि सातत्यपूर्ण कॉम्प्रेशन सील प्रदान करते.

दीर्घ सेवा आयुष्यासह घर्षणरहित सील:

(1) सीट्स Cr13 किंवा स्टॅलाइट हार्ड फेस स्टँडर्ड आहेत.

(२) गॅस्केट शून्य गळतीसाठी स्टेनलेस स्टील/ग्रेफाइटचे हेलिकली गुंडाळलेले असते.

(३) क्लोजिंग दरम्यान टॉर्क सीट फोर्स तयार करतो जो परिघाभोवती एकसमानपणे लागू होतो. लवचिक सील लवचिक आणि दोलायमान आहे, सीटचा आकार राखतो. परिघाच्या बाजूने कम्प्रेशन फोर्सची एकसमान क्रिया वाल्वला द्विदिशात्मक घट्ट बंद करणे प्राप्त करण्यास सक्षम करते. सीलची लवचिकता वाल्व बॉडी आणि डिस्कला संपर्क साधण्यास किंवा विस्तारित करण्यास सक्षम करते, तापमान चढउतारांमुळे अडकण्याचा धोका टाळते. डिव्हाइस स्वयं-संरेखित आहे.

LYVLUG लग बटरफ्लाय वाल्व तपशील
