डबल ऑफसेट बटरफ्लाय व्हॉल्व्ह, कमी किंमत आणि उच्च-गुणवत्तेची खरेदी करण्यासाठी आमच्या कारखान्यात येण्यासाठी तुमचे स्वागत आहे. डबल विलक्षण बटरफ्लाय व्हॉल्व्ह आम्ही तुम्हाला सहकार्य करण्यास उत्सुक आहोत.

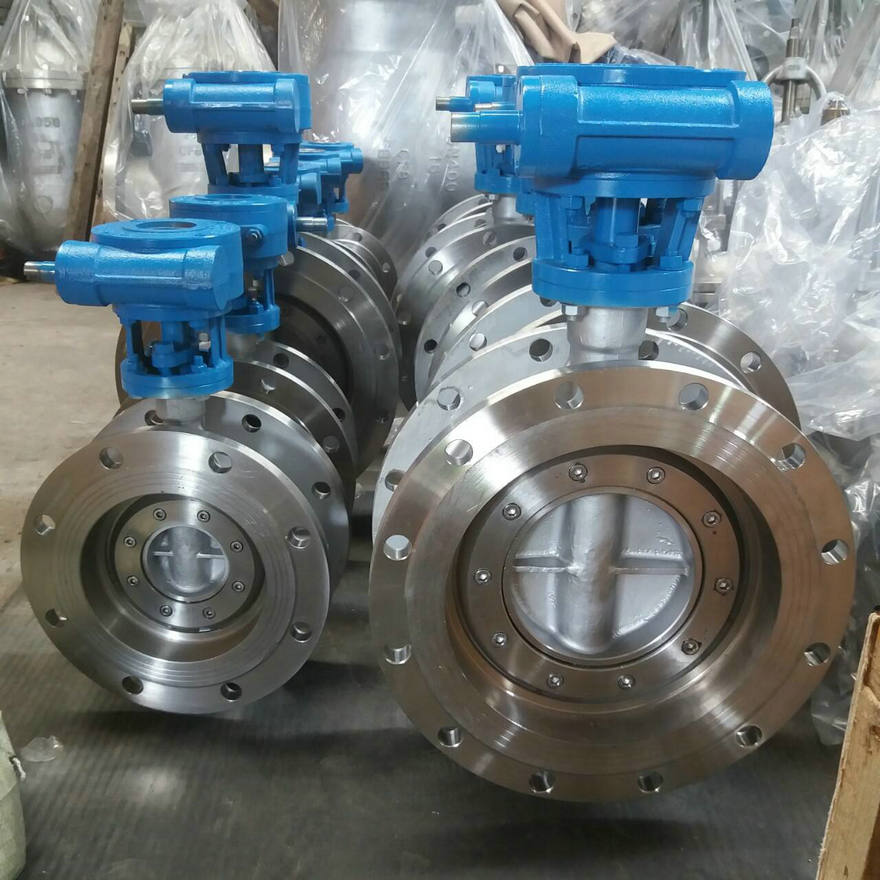

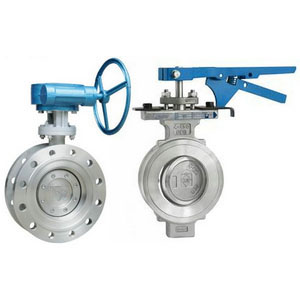

LYV® डबल ऑफसेट बटरफ्लाय वाल्व परिचय
सुधारित मोल्डिंगच्या आधारे LYV दुहेरी विक्षिप्त बटरफ्लाय व्हॉल्व्ह सध्या मोठ्या प्रमाणावर दुहेरी विक्षिप्त बटरफ्लाय व्हॉल्व्ह वापरला जातो. त्याची संरचनात्मक वैशिष्ट्ये अशी आहेत की स्टेम अक्ष डिस्कच्या मध्यभागी आणि शरीराच्या मध्यभागी विचलित होतो. दुहेरी विक्षिप्तपणाचा परिणाम व्हॉल्व्ह उघडल्यानंतर डिस्कला सीटवरून त्वरीत काढून टाकण्यास सक्षम करते, डिस्क आणि सीटमधील अनावश्यक अत्यधिक एक्सट्रूझन आणि स्क्रॅचिंग इंद्रियगोचर मोठ्या प्रमाणात काढून टाकते, उघडण्याची प्रतिकारशक्ती कमी करते, पोशाख कमी करते आणि आयुष्य सुधारते. आसन
LYV® दुहेरी ऑफसेट बटरफ्लाय वाल्व पॅरामीटर (विशिष्टता)
उत्पादन दत्तक मानक
स्ट्रक्चरल फॉर्म
दुहेरी विक्षिप्त
डिझाइन आधार
जीबी
API
ड्रायव्हिंग मोड
मॅन्युअल, वर्म गियर आणि वर्म ड्राइव्ह, मॅन्युअल, इलेक्ट्रिक
डिझाइन मानक
GB/T १२२३८
API609, MSS.SP-68
स्ट्रक्चरल लांबी
GB/T12221
ASMEB16.10, API609, MSS.SP-68
कनेक्टिंग फ्लॅंज
JB/T79, JB/T82, GB/T9115
ASME B16.5, ASME B16.47
चाचणी आणि तपासणी
जेबी/टी ९०९२
API 598
टीप: व्हॉल्व्ह कनेक्शन फ्लॅंज आणि बट वेल्डिंग एंडचा आकार वापरकर्त्याच्या आवश्यकतांनुसार डिझाइन आणि तयार केला जाऊ शकतो
मुख्य भाग साहित्य
अनुक्रमांक
साहित्य
साहित्य
अनुक्रमांक
भागाचे नाव
साहित्य
1 वाल्व शरीर
WCB, CF8, CF8M, CF8C, CF3, CF3M
5 पॅकिंग
लवचिक ग्रेफाइट
2 वाल्व स्टेम
1Cr13, 2Cr13, 1Cr18Ni9Ti, 0Cr18Ni12Mo2Ti
6 पॅकिंग ग्रंथी
WCB, CF8, CF8M
3 बटरफ्लाय प्लेट असेंब्ली
WC+f4, WCB+ स्टेनलेस स्टीलचे संमिश्र भाग
WCB+F6, CF8, CF8M
7 समर्थन
WCB, CF8, CF8M, CF3, CF3M
4 पॅकिंग पॅड
2Cr13
8 वर्म गियर आणि वर्म गियर
LYV® दुहेरी ऑफसेट बटरफ्लाय वाल्व वैशिष्ट्य आणि अनुप्रयोग
1 वाजवी डिझाइन, कॉम्पॅक्ट संरचना, सुलभ असेंब्ली आणि वेगळे करणे, सुलभ देखभाल.
2 विलक्षण रचना, सील रिंगचे घर्षण कमी करा, वाल्वचे सेवा आयुष्य वाढवा.
3 पूर्णपणे सीलबंद, शून्य गळती. हे अल्ट्रा-हाय व्हॅक्यूम स्थितीत वापरले जाऊ शकते
4 व्हॉल्व्ह प्लेट सील रिंग, बटरफ्लाय प्लेट, फिरणारे शाफ्ट आणि इतर साहित्य बदला, विविध माध्यम आणि भिन्न तापमानांना लागू होऊ शकते
LYV® दुहेरी ऑफसेट बटरफ्लाय वाल्व तपशील
