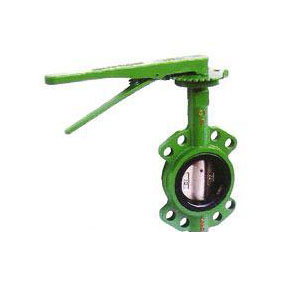

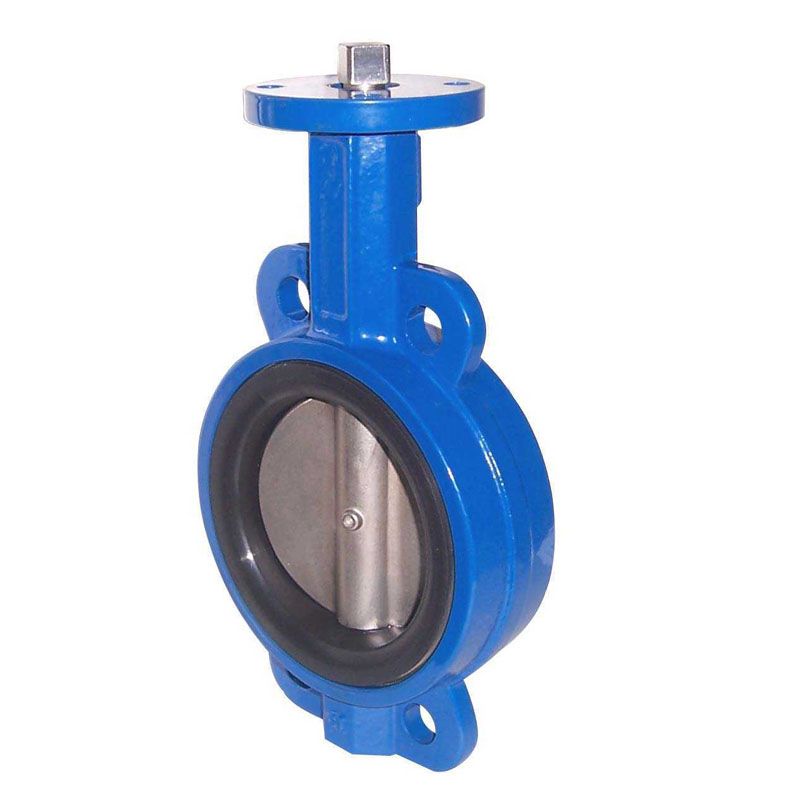

एकाग्र बटरफ्लाय वाल्व

LYV® Concentric Butterfly Valve साठी, प्रत्येकाला त्याबद्दल वेगवेगळ्या विशेष चिंता असतात आणि आम्ही काय करतो ते म्हणजे प्रत्येक ग्राहकाच्या उत्पादनाच्या गरजा पूर्ण करण्यासाठी, त्यामुळे आमच्या LYV® मिडल लाइन बटरफ्लाय व्हॉल्व्हच्या गुणवत्तेला बर्‍याच ग्राहकांनी चांगला प्रतिसाद दिला आणि त्याचा आनंद घेतला. अनेक देशांमध्ये चांगली प्रतिष्ठा आहे. LYV मिडल लाइन बटरफ्लाय व्हॉल्व्हची वैशिष्ट्यपूर्ण रचना आणि व्यावहारिक कामगिरी आणि स्पर्धात्मक किंमत आहे, LYV® मिडल लाइन बटरफ्लाय व्हॉल्व्हबद्दल अधिक माहितीसाठी, कृपया आमच्याशी मोकळ्या मनाने संपर्क करा.

चौकशी पाठवा

उत्पादन वर्णन

LYV® एकाग्र बटरफ्लाय वाल्व परिचय

LYV® पाइपलाइन प्रणाली चालू आणि बंद आणि प्रवाह नियंत्रणासाठी वापरला जाणारा घटक म्हणून कॉन्सेंट्रिक बटरफ्लाय व्हॉल्व्ह, पेट्रोलियम, रसायन, धातू, जलविद्युत आणि इतर अनेक क्षेत्रांमध्ये मोठ्या प्रमाणावर वापरले गेले आहे. सुप्रसिद्ध बटरफ्लाय वाल्व तंत्रज्ञानामध्ये, सीलिंग स्ट्रक्चरचे सीलिंग फॉर्म, रबरसाठी सीलिंग सामग्री, पीटीएफई इ. संरचनात्मक वैशिष्ट्यांच्या मर्यादेमुळे, ते उच्च तापमान, उच्च दाब, गंज प्रतिकार, पोशाख प्रतिरोध आणि इतर उद्योगांसाठी योग्य नाही. विद्यमान बटरफ्लाय व्हॉल्व्ह हे अधिक प्रगत तीन विक्षिप्त धातूचे हार्ड सील बटरफ्लाय व्हॉल्व्ह, जोडलेल्या घटकांसाठी वाल्व बॉडी आणि व्हॉल्व्ह सीट, व्हॉल्व्ह सीट सीलिंग पृष्ठभाग थर सरफेसिंग वेल्डिंग तापमान प्रतिरोधक, गंज प्रतिरोधक मिश्र धातु सामग्री आहे. व्हॉल्व्ह प्लेटवर मल्टी-लेयर सॉफ्ट लॅमिनेटेड सीलिंग रिंग निश्चित केली आहे. पारंपारिक बटरफ्लाय व्हॉल्व्हच्या तुलनेत, बटरफ्लाय व्हॉल्व्हमध्ये उच्च तापमानाचा प्रतिकार, प्रकाश ऑपरेशन, उघडताना आणि बंद करताना कोणतेही घर्षण नसणे, सीलिंगची भरपाई करण्यासाठी ट्रान्समिशन मेकॅनिझमच्या टॉर्कच्या वाढीसह बंद करणे, सीलिंगची कार्यक्षमता सुधारणे असे फायदे आहेत. बटरफ्लाय व्हॉल्व्ह आणि सेवा आयुष्य वाढवणे

LYV® एकाग्र बटरफ्लाय वाल्व वैशिष्ट्य आणि अनुप्रयोग

मधल्या ओळीच्या बटरफ्लाय व्हॉल्व्हची रचना स्टेम अक्ष, बटरफ्लाय प्लेट केंद्र आणि त्याच स्थितीत शरीर केंद्र द्वारे दर्शविले जाते. साधी रचना आणि सोयीस्कर उत्पादन. सामान्य रबर अस्तर बटरफ्लाय झडप या वर्गाशी संबंधित आहे. गैरसोय असा आहे की डिस्क आणि वाल्व्ह सीट नेहमी एक्सट्रूझन, स्क्रॅपिंग स्थितीत, मोठ्या प्रतिकारशक्तीमध्ये असतात, जलद परिधान करतात. एक्सट्रूझन, स्क्रॅपिंगवर मात करण्यासाठी, सीलिंग कार्यप्रदर्शन सुनिश्चित करण्यासाठी, वाल्व सीट मुळात रबर किंवा पॉलीटेट्राफ्लोरोइथिलीन आणि इतर लवचिक सामग्रीपासून बनलेली असते, परंतु सीलिंग सामग्रीचा वापर तापमानाद्वारे मर्यादित असतो, म्हणूनच हे पारंपारिकपणे मानले जाते. बटरफ्लाय वाल्व उच्च तापमान प्रतिरोधक नाही.

हे वैशिष्ट्य आहे की सीट सीलिंग रिंग मऊ टी-आकाराच्या सीलिंग रिंगच्या दोन्ही बाजूंना स्टेनलेस स्टीलच्या अनेक स्तरांनी बनलेली असते.

व्हॉल्व्ह प्लेट आणि व्हॉल्व्ह सीटची सीलिंग पृष्ठभाग एक झुकलेली शंकूच्या आकाराची रचना आहे आणि तापमान प्रतिरोधक आणि गंज प्रतिरोधक मिश्र धातु सामग्री वाल्व प्लेटच्या कलते शंकूच्या आकाराच्या पृष्ठभागावर पृष्ठभागावर आहे; ऍडजस्टिंग रिंग प्लेट आणि प्लेटवरील ऍडजस्टिंग बोल्ट दरम्यान स्प्रिंगची रचना निश्चित केली आहे. ही रचना शाफ्ट स्लीव्ह आणि व्हॉल्व्ह बॉडी आणि मध्यम दाबाखाली व्हॉल्व्ह स्टेममधील टॉलरन्स झोनच्या लवचिक विकृतीची प्रभावीपणे भरपाई करते आणि द्वि-मार्गी अदलाबदल करण्यायोग्य मध्यम संदेशवहन प्रक्रियेत वाल्वच्या सीलिंग समस्येचे निराकरण करते.

सीलिंग रिंग सॉफ्ट टी प्रकाराच्या दोन्ही बाजूंच्या स्टेनलेस स्टील शीटच्या अनेक स्तरांनी बनलेली असते, ज्यामध्ये हार्ड मेटल सील आणि सॉफ्ट सीलचे दुहेरी फायदे आहेत. यात कमी आणि उच्च तापमान अशा दोन्ही स्थितींमध्ये शून्य गळती सीलिंग कार्यक्षमता आहे. चाचणी हे सिद्ध करते की जेव्हा टाकी सकारात्मक प्रवाह स्थितीत असते (माध्यमाची प्रवाह दिशा फुलपाखरू प्लेटच्या रोटेशनच्या दिशेने असते), तेव्हा सीलिंग पृष्ठभागाचा दाब ट्रान्समिशनच्या टॉर्कच्या क्रियेमुळे होतो. डिव्हाइस आणि वाल्व प्लेटवरील माध्यमाचा दाब. जेव्हा सकारात्मक मध्यम दाब वाढतो, तेव्हा व्हॉल्व्ह प्लेटची झुकलेली शंकूची पृष्ठभाग आणि वाल्व सीटची सीलिंग पृष्ठभाग जितकी घट्टपणे दाबली जाते, तितका सीलिंग प्रभाव चांगला असतो.

काउंटरकरंट असताना, व्हॉल्व्ह प्लेट आणि सीटमधील सील सीटच्या विरूद्ध वाल्व प्लेट दाबण्यासाठी ड्रायव्हिंग डिव्हाइसच्या टॉर्कवर अवलंबून असते. रिव्हर्स मिडियम प्रेशरच्या वाढीसह, व्हॉल्व्ह प्लेट आणि व्हॉल्व्ह सीटमधील युनिट पॉझिटिव्ह प्रेशर मध्यम दाबापेक्षा कमी होते, वाल्व प्लेट आणि व्हॉल्व्ह सीट सीलिंग पृष्ठभागाची भरपाई करण्यासाठी संचयित विकृत ऊर्जा लोड केल्यानंतर समायोजन रिंग स्प्रिंग होते. घट्ट दाब स्वयंचलित भरपाईची भूमिका बजावते.

म्हणून, युटिलिटी मॉडेल सध्याच्या तंत्रज्ञानाप्रमाणे व्हॉल्व्ह प्लेटवर सॉफ्ट आणि हार्ड मल्टीलेअर सीलिंग रिंग स्थापित करत नाही, परंतु थेट वाल्व बॉडीवर स्थापित केली जाते आणि प्रेशर प्लेट आणि सीट दरम्यान एक समायोजन रिंग जोडली जाते, जी एक आहे. अतिशय आदर्श द्विदिशात्मक हार्ड सीलिंग मोड. हे गेट व्हॉल्व्ह आणि बॉल व्हॉल्व्ह बदलेल

LYV® मिडल लाइन बटरफ्लाय व्हॉल्व्ह तपशील
