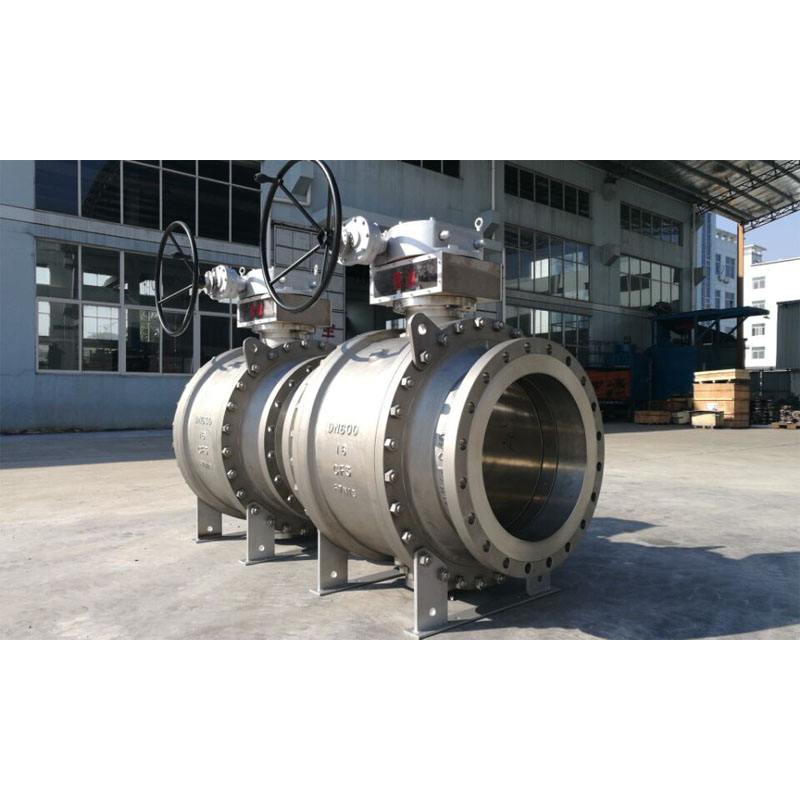

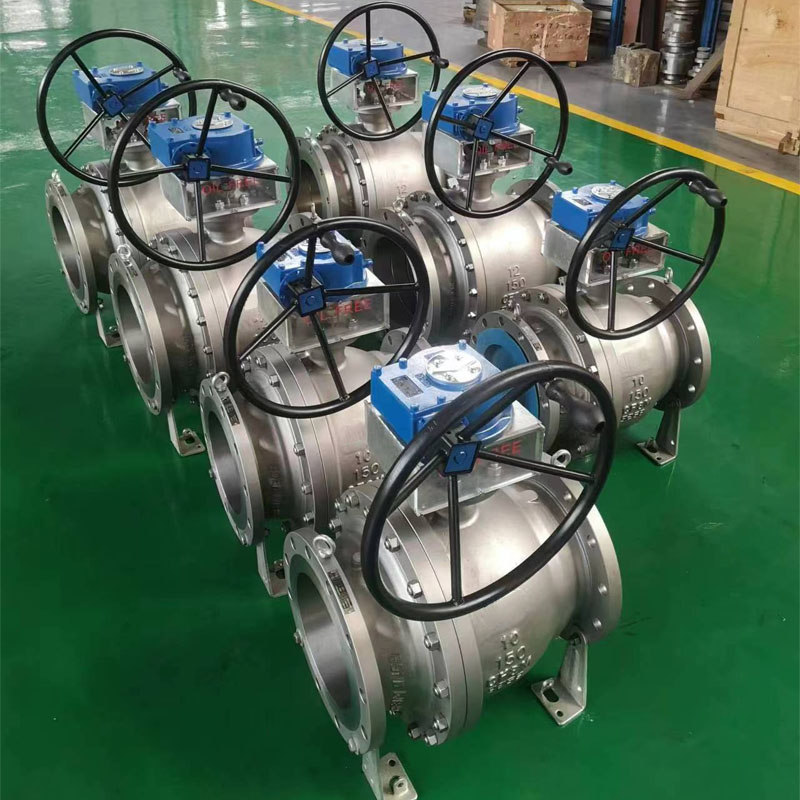

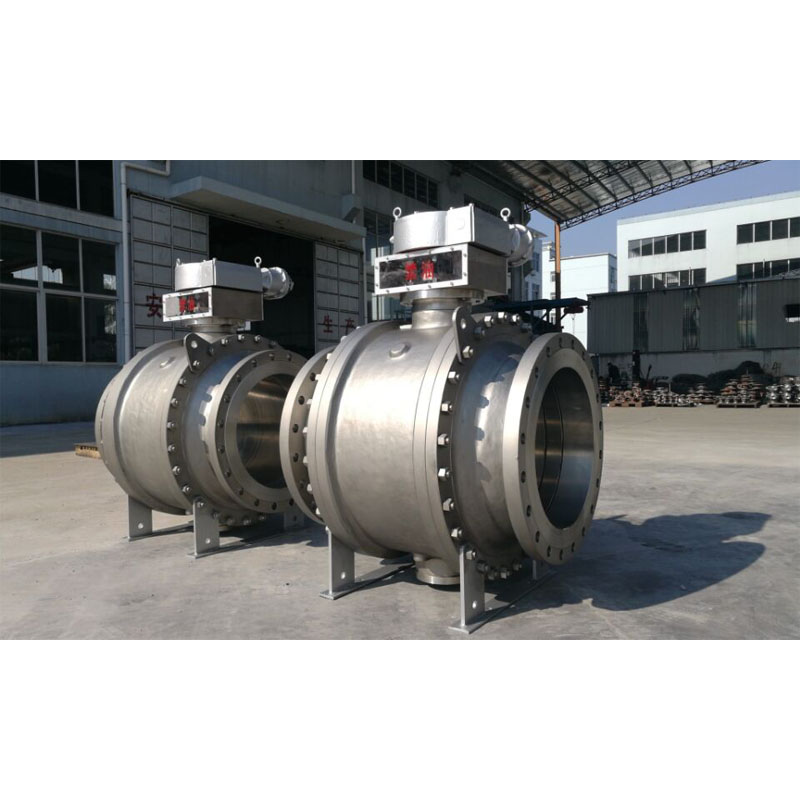

ऑक्सिगॉन बॉल वाल्व

ऑक्सिगॉन बॉल व्हॉल्व्ह हा एक प्रकारचा विशेष बॉल व्हॉल्व्ह आहे ज्याचा वापर सिस्टीममधील ऑक्सिगॉन गॅससाठी केला जातो, जो असेंब्ली आणि इन्स्टॉलेशन प्रक्रियेदरम्यान कठोरपणे तेलमुक्त असणे आवश्यक आहे.

टू पीस बॉल व्हॉल्व्हचे आंतरराष्ट्रीय मानक डिझाइन आणि चाचणी

डिझाइन मानक : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

तपासणी आणि चाचणी मानक : API 598/ API 6D

फायर सेफ टेस्टिंग स्टँडर्ड : API 607/API 6FA

फ्लॅंज ते फ्लॅंज लांबी : ANSI B 16.10 - शॉर्ट पॅटर्न/ लांब पॅटर्न

एंड कनेक्शन : एएनएसआय बी 16.5 पर्यंत फ्लॅंग्ड एंड, बट वेल्ड समाप्त, स्टॉक वेल्ड समाप्त.

उत्पादक आकार आणि दाब श्रेणी:

NPS 1/2” ते 48” (ANSI वर्ग 150LB साठी)

NPS 1/2” ते 48” (ANSI वर्ग 300LB साठी)

NPS 1/2” ते 48” (ANSI वर्ग 600LB साठी)

NPS 1/2” ते 36” (ANSI वर्ग 900LB साठी)

NPS 1/2” ते 24” (ANSI वर्ग 1500LB साठी)

NPS 1/2” ते 12” (ANSI वर्ग 2500LB साठी)

किंवा

DN15 ते DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa साठी)

DN15 ते DN1200 (PN4.0Mpa, PN5.0Mpa साठी)

DN15 ते DN1200 (PN6.3Mpa, PN10.0Mpa साठी)

DN15 ते DN900 (PN15.0Mpa साठी)

DN15 ते DN600 (PN25.0Mpa साठी)

पाईप बोअर: फुल बोर (FB)/ बोअर कमी करा (RB)

बांधकाम मुख्य भाग: साइड एंट्री

बोनेट/कव्हर प्रकार: बोल्टेड बोनेट/विस्तारित बोनेट

आसन प्रकार: मऊ प्रकार

प्रवाह दिशात्मक: एक-दिशात्मक/द्वि-दिशात्मक

सेवा माध्यम: ऑक्सिगॉन वायू

वैशिष्ट्य: फायर सेफ्टी डिझाइन

अँटी-स्टॅटिक डिझाइन

ब्लो-आउट प्रूफ स्टेम

वाल्व ऑपरेशन: मॅन्युअल लीव्हर / वर्म-गियर / अॅक्ट्युएटर ऑपरेटेड / वायवीय अॅक्ट्युएटर / इलेक्ट्रिकल अॅक्ट्युएटर

MOC (बिल ऑफ मटेरियल – BOM):

बॉडी आणि बोनेट: ASTM B148 C95800 (अल-कांस्य)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (स्टेनलेस स्टील)

सॉलिड बॉल : ASTM B148 C95800 (अल-कांस्य)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

स्टेम : ASTM B148 C95800 (अल-कांस्य)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

बॉल सीट आणि बॉडी सील : PTFE व्हर्जिन / 25% ग्लास भरलेले PTFE

: PEEK / Delrin / Grafoil - ग्रेफाइट रिंग

ग्रंथी पॅकिंग : PTFE व्हर्जिन / 25% ग्लास भरलेले PTFE - GFT / कार्बन भरलेले PTFE - CFT
