पूर्णपणे वेल्डिंग Trunnnion बॉल वाल्व

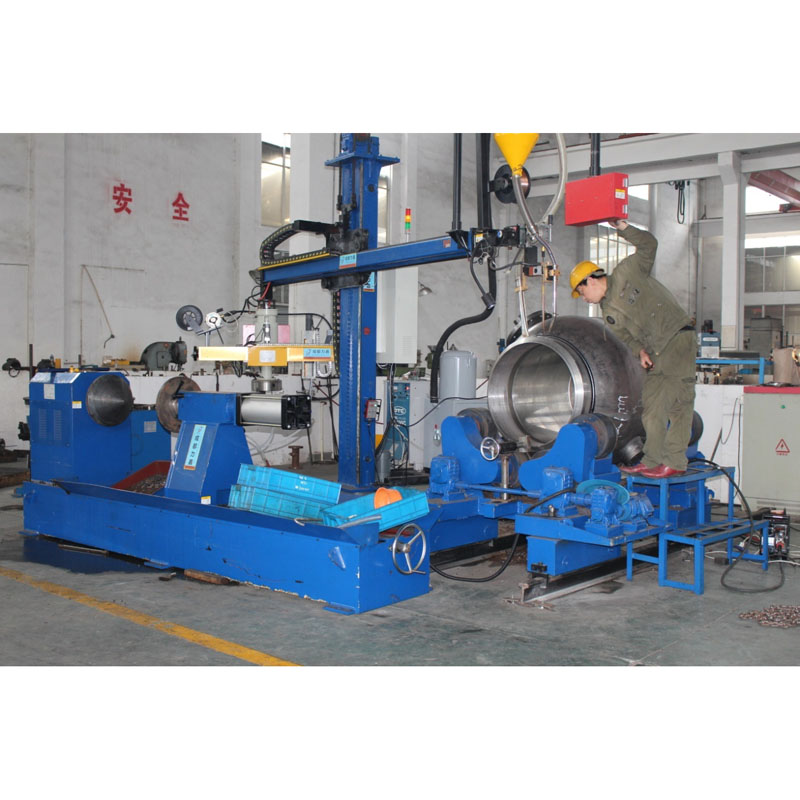

LYV® लिशुई, चीनमधील एक वाल्व निर्माता आणि पुरवठादार आहे, जो सानुकूलित आणि घाऊक पूर्णपणे वेल्डिंग ट्रुननियन बॉल व्हॉल्व्ह देऊ शकतो. शरीर पूर्णपणे वेल्डेड असल्यामुळे त्याला वेल्डेड बॉडी बॉल व्हॉल्व्ह असेही म्हणतात. पूर्णपणे वेल्डेड बॉडी हे सुनिश्चित करते की वाल्व बॉडीमधून बाहेरील गळतीचा मार्ग नाही. सर्व वेल्डिंग प्रक्रिया ASME कलम IX नुसार पात्र आणि केल्या जातात. व्हॉल्व्ह बॉडीसाठी वेल्डिंग नॉन-डिस्ट्रक्टिव्ह चाचण्यांसह केले जाते.

फायदे:

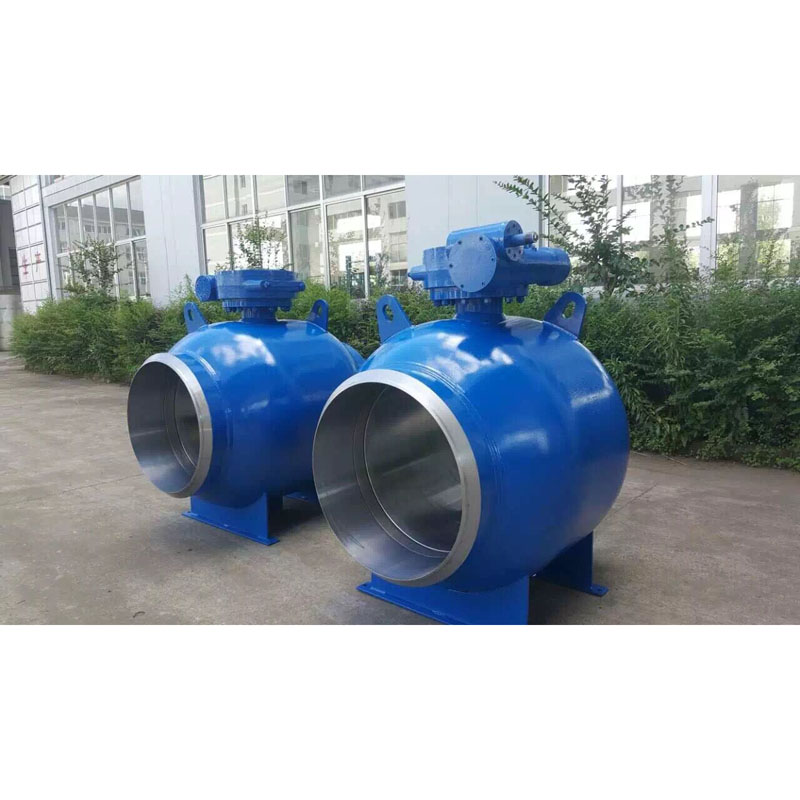

फुल्ली वेल्डिंग ट्रुन्निअन बॉल व्हॉल्व्ह, ज्याला वेल्डेड बॉडी बॉल व्हॉल्व्ह असेही नाव दिले जाते, ते किमान वजनासह जास्तीत जास्त ताकद देऊ शकते, तसेच पाइपलाइन प्रणालीवरील दबाव आणि ताण या दोन्हींना कमाल प्रतिकार देऊ शकते. कॉम्पॅक्ट गोलाकार डिझाईन बॉडी फ्लॅंजेसचा भाग काढून टाकते, अशा प्रकारे फ्लॅंज्समधून फरारी उत्सर्जनाच्या संभाव्यतेशिवाय, एकूण आकार आणि गळतीचे बिंदू कमी करते.

सामान्यतः, पूर्णपणे वेल्डिंग ट्रुनिनियन बॉल व्हॉल्व्हचा वापर भूगर्भात आणि दफन केलेल्या स्थापनेसाठी नैसर्गिक वायू प्रसारणामध्ये मोठ्या प्रमाणावर केला जातो. सीलिंग कार्यक्षमतेची खात्री करण्यासाठी, व्हॉल्व्हवर विविध चाचणी प्रक्रिया आहेत, त्याशिवाय, व्हिज्युअल, मॅग्नेटिक पार्टिकल (MT), अल्ट्रासोनिक (UT) आणि रेडिओग्राफिक चाचणी (RT) देखील आवश्यक असल्यास, वेल्डिंग सीमसाठी आयोजित केल्या पाहिजेत.

डिझाइन आणि चाचणी आंतरराष्ट्रीय मानक:

डिझाइन मानक: ISO 14313/ ASME B 16.34 /API 6D

तपासणी आणि चाचणी मानक : API 598/ API 6D

फायर सेफ टेस्टिंग स्टँडर्ड : API 607/API 6FA

फ्लॅंज ते फ्लॅंज लांबी : ANSI B 16.10 - शॉर्ट पॅटर्न/ लांब पॅटर्न

एंड कनेक्शन : एएनएसआय बी 16.5 पर्यंत फ्लॅंग्ड एंड, बट वेल्ड समाप्त, स्टॉक वेल्ड समाप्त.

उत्पादक आकार आणि दाब श्रेणी:

NPS 2â ते 48 â (ANSI वर्ग 150LB साठी)

NPS 2â ते 48â (ANSI वर्ग 300LB साठी)

NPS 2â ते 48â (ANSI वर्ग 600LB साठी)

NPS 2â ते 36â (ANSI वर्ग 900LB साठी)

NPS 2â ते 24â (ANSI वर्ग 1500LB साठी)

NPS 2â ते 12â (ANSI वर्ग 2500LB साठी)

किंवा

DN50 ते DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa साठी)

DN50 ते DN1200 (PN4.0Mpa, PN5.0Mpa साठी)

DN50 ते DN1200 (PN6.3Mpa, PN10.0Mpa साठी)

DN50 ते DN900 (PN15.0Mpa साठी)

DN50 ते DN600 (PN25.0Mpa साठी)

पाईप बोअर: फुल बोर (FB) / कमी बोअर (RB)

बांधकाम शरीर: पूर्ण वेल्डिंग शरीर

आसन प्रकार: सॉफ्ट प्रकार/ हार्डसील मेटल प्रकार

प्रवाह दिशात्मक: एक-दिशात्मक/द्वि-दिशात्मक

स्थापना: जमिनीच्या वर / भूमिगत

सेवा माध्यम: नैसर्गिक वायू, तेल, पाणी, ऑक्सिगॉन वायू इ

सेवा: SOUR, ISO 15156/ NACE MR0175

फरारी उत्सर्जन: ISO 15848

वैशिष्ट्य: फायर सेफ्टी डिझाइन

अँटी-स्टॅटिक डिझाइन

ब्लो-आउट प्रूफ स्टेम

डबल ब्लॉक आणि ब्लीक डिझाइन

ISO 5211 आरोहित IPAD

वाल्व ऑपरेशन: मॅन्युअल लीव्हर / वर्म-गियर / अॅक्ट्युएटर ऑपरेटेड / वायवीय अॅक्ट्युएटर / मोटर अॅक्ट्युएटर

MOC (बिल ऑफ मटेरियल â BOM):

बॉडी आणि बोनेट: ASTM ASTM A105N (कार्बन स्टील)

: ASTM A350 LF2 (कमी तापमान कार्बन स्टील)

: ASTM A182 F304/ F316 / F304L / F316L (स्टेनलेस स्टील)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (डुप्लेक्स स्टेनलेस स्टील)

:ASTM A182 F51 / F53/ F55 (डुप्लेक्स स्टेनलेस स्टील)

सॉलिड बॉल : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

टीप: हर्सिल मेटल सीट प्रकार बॉल पृष्ठभाग उपचार: ENP, HCR, WC, वेल्डिंग Ni60/ Ni55

स्टेम : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

मेटल सीट रिंग: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

टीप: हर्सिल मेटल सीट प्रकार सीट रिंग पृष्ठभाग उपचार: ENP, HCR, WC, वेल्डिंग Ni60/ Ni55

सीट सीलिंग : PTFE व्हर्जिन / 25% ग्लास भरलेले PTFE â GFT / कार्बन भरलेले PTFE CFT

: PEEK / Delrin / Grafoil â ग्रेफाइट रिंग

ग्रंथी पॅकिंग : PTFE व्हर्जिन / 25% ग्लास भरलेले PTFE â GFT / कार्बन भरलेले PTFE CFT

: ग्रॅफोइल â ग्रेफाइट रिंग

ट्रुनियन माउंटेड बॉल व्हॉल्व्ह म्हणजे काय?

ट्रुनिअन माउंटेड बॉल व्हॉल्व्ह हा त्रैमासिक टर्निंग व्हॉल्व्ह आहे जो पाइपलाइनमधील वाहणारे माध्यम थांबविण्यास मदत करतो. ट्रुनिअन माउंटेड बॉल व्हॉल्व्हचे वैशिष्ट्य म्हणजे त्याची डिस्क मध्यभागी ठेवलेली गोल किंवा गोलाकार आकारात असते. हे प्रवाह थांबवण्यासाठी किंवा सुरू करण्यासाठी फिरत राहते.
