पूर्णपणे स्विंग चेक वाल्व

LYV® पूर्ण ओपन स्विंग चेक वाल्व परिचय

व्यावसायिक फुल्ली स्विंग चेक व्हॉल्व्ह निर्माता म्हणून, तुम्ही आमच्या कारखान्यातून फुल ओपन स्विंग चेक व्हॉल्व्ह खरेदी करण्यासाठी निश्चिंत राहू शकता आणि आम्ही तुम्हाला विक्रीनंतरची सर्वोत्तम सेवा आणि वेळेवर वितरण देऊ. पूर्णपणे उघडे स्विंग चेक वाल्व स्विंग चेक वाल्व, ज्याला चेक वाल्व किंवा चेक वाल्व देखील म्हणतात, त्याची भूमिका पाइपलाइन मध्यम प्रवाह परत रोखणे आहे. उघडणे आणि बंद होणारे भाग मध्यम प्रवाहावर अवलंबून असतात आणि चेक वाल्व्ह नावाच्या वाल्वच्या मीडिया बॅकफ्लोला प्रतिबंध करण्यासाठी, उघडण्यासाठी किंवा बंद करण्यास भाग पाडतात. चेक व्हॉल्व्ह स्वयंचलित व्हॉल्व्हशी संबंधित आहेत, मुख्यतः पाइपलाइनवरील मध्यम एकमार्गी प्रवाहासाठी वापरले जातात, अपघात टाळण्यासाठी माध्यमाला फक्त एकाच दिशेने वाहू देतात. या प्रकारचे वाल्व पाइपलाइनमध्ये सामान्यतः क्षैतिजरित्या स्थापित केले जावे

LYV® पूर्ण ओपन स्विंग चेक वाल्व पॅरामीटर (विशिष्टता)

चाचणी दबाव

नाममात्र दाब (MPa)

1. 0

1.6

2.5

4.0

6.4

शेल चाचणी

1. 5

2.4

3.75

6.0

9.6

सील चाचणी

१. १

1.76

2.75

4.4

7.1

वाल्व शरीर सामग्री

WCB(C)

CF8(P), CF 8M (R)

WC6, WC9

कार्यशील तापमान

⤠४२५

⤠100

⤠100

⤠५५०

⤠५५०

लागू होणारे माध्यम

पाणी, वाफ, तेल

नायट्रिक आम्ल

एसीटोजेन्स

पाणी आणि वाफ

पाणी आणि वाफ

LYV® पूर्ण ओपन स्विंग चेक वाल्व वैशिष्ट्य आणि अनुप्रयोग

स्विंग चेक व्हॉल्व्ह नाममात्र दाब PN1.0MPa~42.0MPa, Class150-2500 साठी योग्य आहे; नाममात्र व्यास DN15~1200mm, NPS1/2~48; विविध पाइपलाइनवर कार्यरत तापमान -196~540â, माध्यमाचा बॅकफ्लो रोखण्यासाठी वापरला जातो. वेगवेगळ्या सामग्रीच्या निवडीद्वारे (WCB,CF8(M),CF3(M),1Gr5Mo,15CrMo1V, पाणी, स्टीम, तेल, नायट्रिक ऍसिड, ऍसिटिक ऍसिड, मजबूत ऑक्सिडायझिंग माध्यम आणि युरिया आणि इतर माध्यमांवर लागू केले जाऊ शकते. मुख्यतः वापरले जाते. पेट्रोलियम, केमिकल, फार्मास्युटिकल, रासायनिक खत, इलेक्ट्रिक पॉवर आणि इतर पाइपलाइनमध्ये.

स्विंग चेक व्हॉल्व्ह अंतर्गत रॉकर आर्म स्विंग स्ट्रक्चरचा अवलंब करतो, वाल्वचे सर्व उघडणे आणि बंद होणारे भाग वाल्व बॉडीमध्ये स्थापित केले जातात, वाल्व बॉडीमध्ये प्रवेश करू नका, सीलिंग गॅस्केट आणि सीलिंग रिंगसह बाहेरील बाजूच्या भागांव्यतिरिक्त, संपूर्ण भागांमध्ये कोणतेही नाही. बाहेरील गळती बिंदू, वाल्व गळतीची शक्यता दूर करण्यासाठी. स्विंग चेक व्हॉल्व्ह रॉकर आर्म आणि डिस्क एका गोलाकार संरचनेद्वारे जोडलेले आहेत, जेणेकरून डिस्कला 360 डिग्री श्रेणीमध्ये, योग्य सूक्ष्म स्थिती भरपाईसह काही प्रमाणात स्वातंत्र्य मिळते.

स्विंग चेक वाल्व

स्विंग चेक वाल्व

स्वच्छ माध्यमांसाठी योग्य, घन कण आणि उच्च चिकटपणा असलेल्या माध्यमांसाठी योग्य नाही

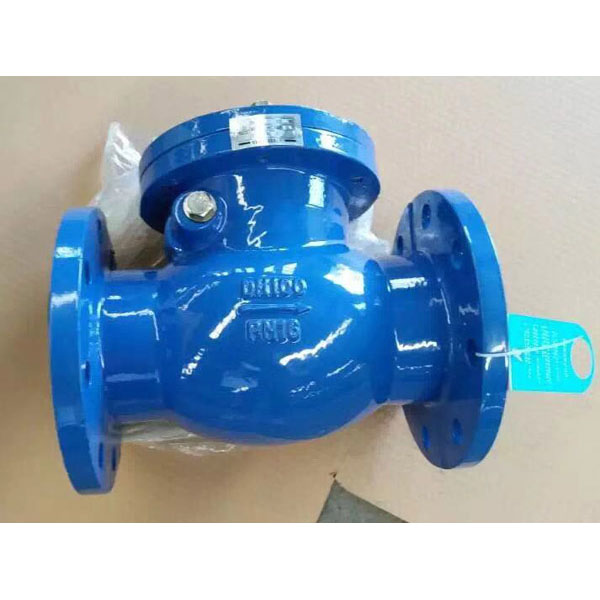

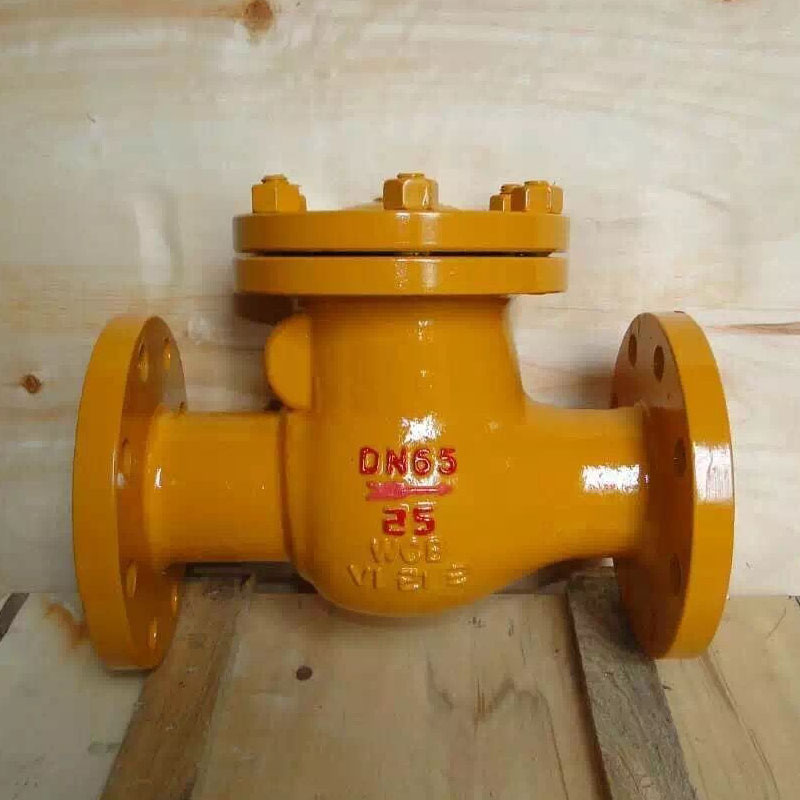

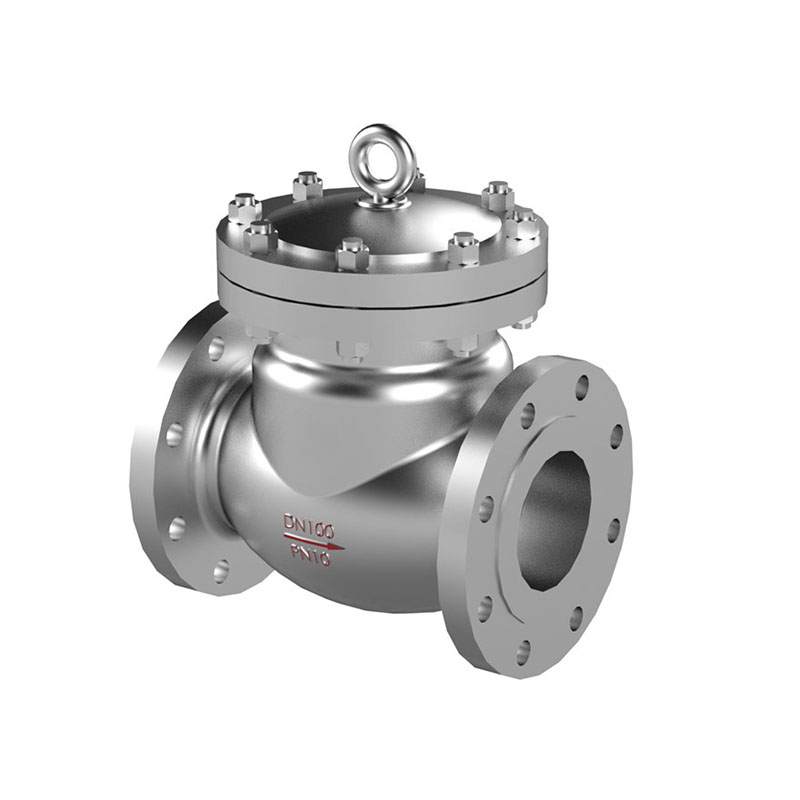

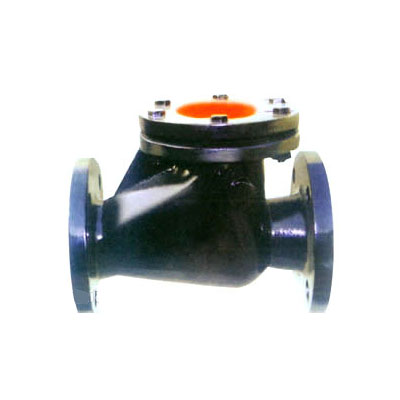

LYV® पूर्ण ओपन स्विंग चेक वाल्व तपशील
