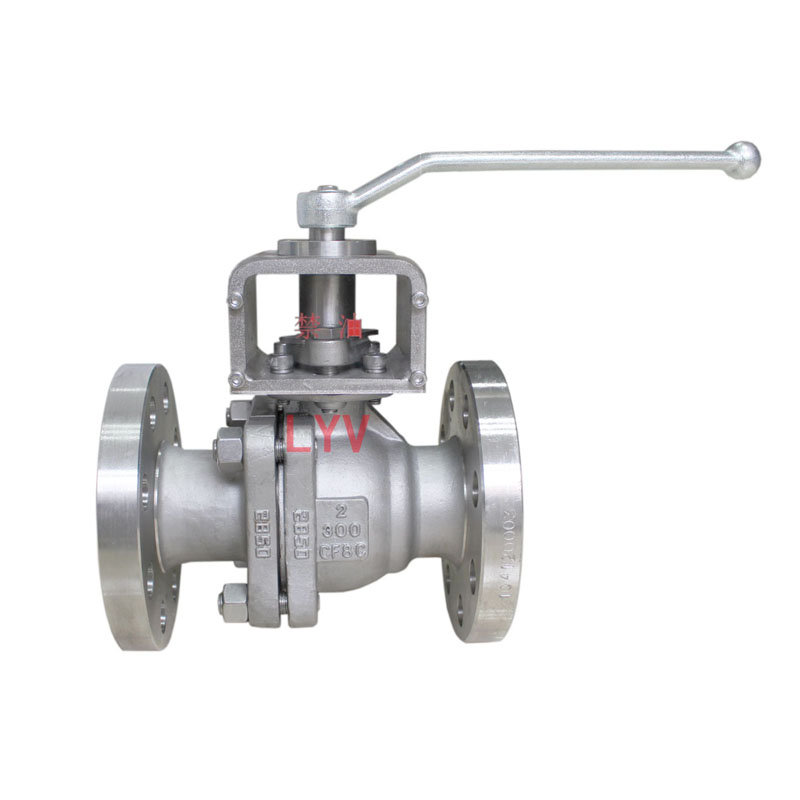

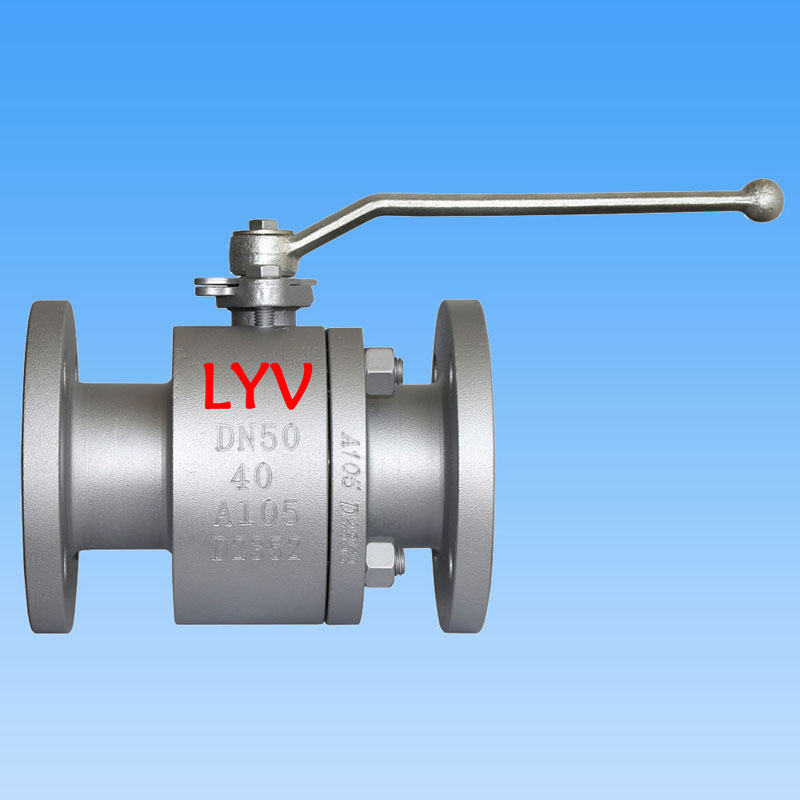

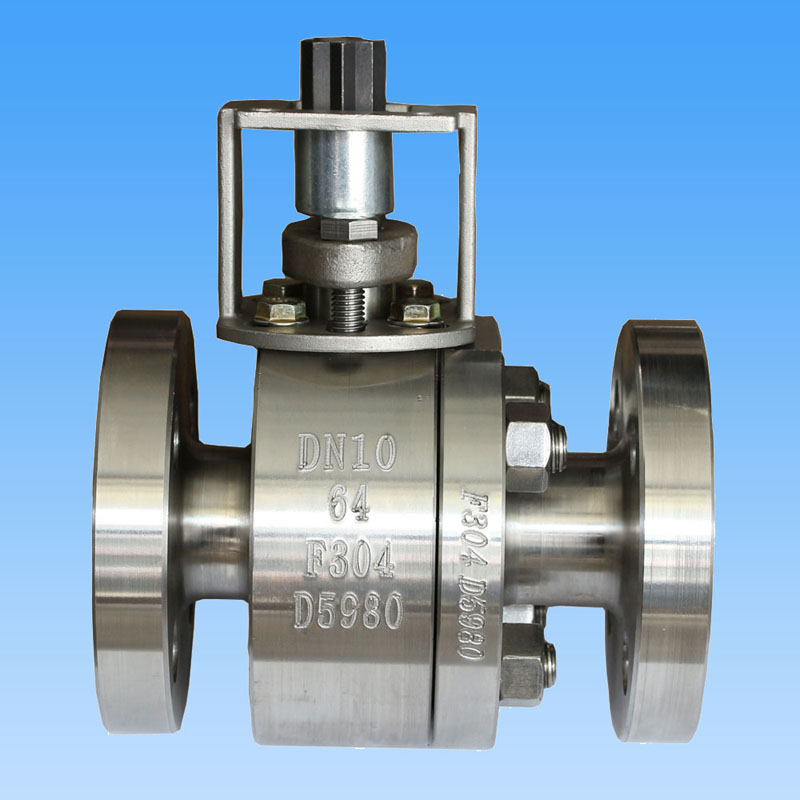

पूर्ण बोर फ्लोटिंग बॉल व्हॉल्व्ह

LYV® पाइपलाइनमधील माध्यम कापण्यासाठी किंवा जोडण्यासाठी फुल बोअर फ्लोटिंग बॉल व्हॉल्व्हचा वापर केला जातो, ज्यामध्ये खालील वैशिष्ट्ये आहेत: वाल्व सील सुनिश्चित करणे, कमी घर्षण गुणांक, लहान ऑपरेटिंग टॉर्क, आसन सामग्रीची विविधता, अनुकूलतेची विस्तृत श्रेणी, खुले /योग्य स्विचसह बंद करा. त्याच वेळी, स्टेम सील सुनिश्चित करण्यासाठी फ्लोटिंग बॉल व्हॉल्व्ह आग लागल्यानंतर वाल्व बॉडीशी धातूचा संपर्क तयार करू शकतो.

डिझाइन आणि चाचणी आंतरराष्ट्रीय मानक:

डिझाइन मानक : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

तपासणी आणि चाचणी मानक : API 598/ API 6D

फायर सेफ टेस्टिंग स्टँडर्ड : API 607/API 6FA

फ्लॅंज ते फ्लॅंज लांबी : ANSI B 16.10 - शॉर्ट पॅटर्न/ लांब पॅटर्न

एंड कनेक्शन : एएनएसआय बी 16.5 पर्यंत फ्लॅंग्ड एंड, बट वेल्ड समाप्त, स्टॉक वेल्ड समाप्त.

उत्पादक आकार आणि दाब श्रेणी:

NPS 1/2â ते 10â (ANSI वर्ग 150LB साठी)

NPS 1/2â ते 8*(ANSI वर्ग 300LB साठी)

NPS 1/2â ते 4â (ANSI वर्ग 600LB साठी)

किंवा

DN15 ते DN250 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa साठी)

DN15 ते DN200 (PN4.0Mpa, PN5.0Mpa साठी)

DN15 ते DN100 (PN6.3Mpa, PN10.0Mpa साठी)

पाईप बोअर: पूर्ण बोर (FB)

बांधकाम मुख्य भाग: एंड एंट्री, 2 तुकडा/3 तुकडा

बोनेट/कव्हर प्रकार: बोल्टेड बोनेट/विस्तारित बोनेट

आसन प्रकार: सॉफ्ट प्रकार/ हार्डसील मेटल प्रकार

प्रवाह दिशात्मक: एक-दिशात्मक/द्वि-दिशात्मक

सेवा माध्यम: नैसर्गिक वायू, तेल, पाणी, ऑक्सिगॉन वायू इ

सेवा: SOUR, ISO 15156/ NACE MR0175

वैशिष्ट्य: फायर सेफ्टी डिझाइन

अँटी-स्टॅटिक डिझाइन

ब्लो-आउट प्रूफ स्टेम

ISO 5211 आरोहित IPAD

वाल्व ऑपरेशन: मॅन्युअल लीव्हर / वर्म-गियर / अॅक्ट्युएटर ऑपरेटेड / वायवीय अॅक्ट्युएटर / इलेक्ट्रिकल अॅक्ट्युएटर

MOC (बिल ऑफ मटेरियल â BOM):

बॉडी आणि बोनेट: ASTM A 216 GR. WCB/ASTM A105N (कार्बन स्टील)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (कमी तापमान कार्बन स्टील)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (स्टेनलेस स्टील)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (स्टेनलेस स्टील)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (डुप्लेक्स स्टेनलेस स्टील)

सॉलिड बॉल : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

टीप: हर्सिल मेटल सीट प्रकार बॉल पृष्ठभाग उपचार: ENP, HCR, WC, वेल्डिंग Ni60/ Ni55

स्टेम : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

बॉल सीट आणि बॉडी सील : PTFE व्हर्जिन / 25% ग्लास भरलेले PTFE â GFT / कार्बन भरलेले PTFE CFT

: PEEK / Delrin / Grafoil â ग्रेफाइट रिंग

ग्रंथी पॅकिंग : PTFE व्हर्जिन / 25% ग्लास भरलेले PTFE â GFT / कार्बन भरलेले PTFE CFT

: ग्रॅफोइल â ग्रेफाइट रिंग

फ्लोटिंग टाईप बॉल व्हॉल्व्ह म्हणजे काय?

फ्लोटिंग बॉल व्हॉल्व्ह हा एक प्रकारचा झडप आहे ज्याचा बॉल वाल्वच्या शरीरात तरंगतो; ते डाउनस्ट्रीम बाजूला वाहते आणि विश्वसनीय सील सुनिश्चित करण्यासाठी, मध्यम दाबाने सीटवर घट्ट ढकलले जाईल. सीलिंग कार्यक्षमतेसह आणि कामाचा ताण सहन करण्यासाठी सीट सामग्रीवर अवलंबून असलेली ही एक अगदी सोपी रचना आहे कारण सीलिंगचा ताण मुख्यतः सीटच्या रिंगांवर लादला जातो. सहसा फ्लोटिंग बॉल व्हॉल्व्ह कमी आणि मध्यम दाब रेटिंगसह पाइपलाइन प्रणालीमध्ये कार्यरत असतात.

पूर्ण बोर बॉल वाल्व्ह म्हणजे काय?

पूर्ण बोर बॉल व्हॉल्व्ह मुख्यतः चालू-बंद स्थितीसाठी वापरला जातो. प्रक्रिया पाइपलाइन सिस्टीममध्ये, बहुतेक व्हॉल्व्ह हे पाइपच्या आतील व्यासापेक्षा लहान प्रवाह मार्ग किंवा क्लोजर सदस्याचे क्षेत्रफळ करून ठराविक श्रेणीपर्यंत प्रवाह मर्यादित करण्यासाठी डिझाइन केलेले आहेत. काही प्रकारच्या बॉल व्हॉल्व्हमध्ये जास्त आकाराचा बॉल असतो हे सुनिश्चित करण्यासाठी की अंतर्गत प्रवाहाच्या पॅसेजमध्ये द्रवपदार्थ कोणत्याही स्पष्ट निर्बंधांशिवाय जाण्यासाठी पुरेशी जागा असू शकते, ज्याला फुल बोर बॉल व्हॅल्स असे नाव देण्यात आले आहे, कारण बॉलवरील छिद्र आहे. पाइपलाइन व्यासाशी जुळण्यासाठी समान आकार.
