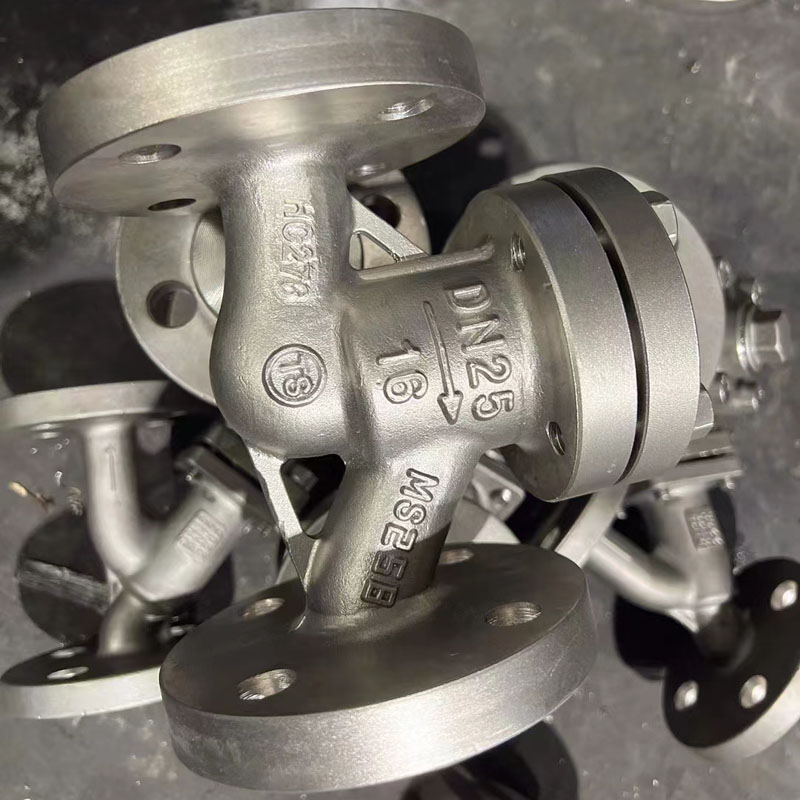

बनावट स्टील चेक वाल्व

LYV® एक व्यावसायिक चायना फोर्ज्ड स्टील चेक वाल्व निर्माता आणि पुरवठादार आहे, जर तुम्ही कमी किंमतीत सर्वोत्तम फोर्जिंग चेक वाल्व शोधत असाल, तर आत्ताच आमचा सल्ला घ्या!

LYV® बनावट स्टील चेक वाल्व परिचय

LYV® फोर्जिंग चेक वाल्व डिझाइन आणि उत्पादन मानक: API602; चाचणी आणि तपासणी मानक: API 598; सॉकेट आकार: ASME B16.11

बनावट स्टील चेक वाल्वची रचना आणि वैशिष्ट्ये

बनावट स्टील चेक वाल्व API 602, SSS-SP-118 (मानक उपलब्ध) आणि ANSI B16.34, B35352 चे पालन करतात. API598 नुसार तपासणी आणि चाचणी, MSS-Sp-25 नुसार चिन्हांकित करणे.

खालील रचना स्वीकारा

पूर्ण किंवा कमी व्यास

संरचनात्मक लांबी ANSI B16.10 आहे

ANSI B16.5 नुसार फ्लॅंज आकार

प्रेशर सेल्फ - टाइटनिंग बोनेट

पोल सपोर्ट प्रकार (OS&Y)

स्वयं-केंद्रित प्लेट प्रकार

संपूर्ण आसन सील करा

इंटिग्रल वाल्व्ह बॉडी फ्लॅंज

वेल्डिंगचे टोक ASME B16.25 नुसार आहेत

RTJ बॉडी कॅप कनेक्शन फॉर्म

बोल्ट केलेले, जखमेच्या गॅस्केटचे सीलबंद वाल्व कव्हर्स, थ्रेड केलेले, पूर्णपणे सोल्डर केलेले वाल्व कव्हर्स आणि थ्रेड केलेले अंतर्गत दाब स्वयं-सीलिंग वाल्व कव्हर्स

LYV फोर्जिंग चेक व्हॉल्व्ह म्हणजे मध्यम स्वतःच्या प्रवाहावर अवलंबून राहणे आणि स्वयंचलितपणे उघडणे आणि बंद करणे वाल्व डिस्क, मीडिया बॅकफ्लो व्हॉल्व्हला प्रतिबंध करण्यासाठी वापरली जाते, ज्याला चेक वाल्व, चेक वाल्व, काउंटरफ्लो वाल्व आणि बॅक प्रेशर व्हॉल्व्ह देखील म्हणतात. चेक वाल्व स्वयंचलित वाल्वशी संबंधित आहे, त्याचे मुख्य कार्य म्हणजे माध्यमाचा बॅकफ्लो रोखणे, पंप आणि ड्राइव्ह मोटरला उलट होण्यापासून प्रतिबंधित करणे, तसेच कंटेनर माध्यमाचे डिस्चार्ज करणे. चेक व्हॉल्व्हचा वापर पाईप्सला फीड करण्यासाठी देखील केला जाऊ शकतो जेथे दबाव सिस्टमच्या दाबापेक्षा जास्त वाढू शकतो. चेक वाल्व्ह मुख्यतः स्विंग चेक वाल्व्ह (गुरुत्वाकर्षणाच्या केंद्रानुसार फिरणारे) आणि लिफ्टिंग चेक वाल्व्ह (अक्षाच्या बाजूने फिरणारे) मध्ये विभागले जाऊ शकतात.

LYV® अर्जाचा बनावट स्टील चेक वाल्व

शहरी बांधकाम, रासायनिक उद्योग, धातू विज्ञान, पेट्रोलियम, फार्मास्युटिकल, अन्न, पेय, पर्यावरण संरक्षण आणि इतर क्षेत्रे

LYV फोर्जिंग चेक वाल्व वैशिष्ट्य आणि अनुप्रयोग

या प्रकारच्या व्हॉल्व्हचा उद्देश माध्यमाला फक्त एकाच दिशेने वाहू देणे आणि प्रवाहाची दिशा रोखणे हा आहे. सहसा वाल्व स्वयंचलितपणे कार्य करते. एका दिशेने वाहणाऱ्या द्रवपदार्थाच्या दाबाच्या कृती अंतर्गत डिस्क उघडते; जेव्हा द्रव उलट दिशेने वाहतो तेव्हा द्रवपदार्थाचा दाब आणि डिस्कचा सेल्फ-रिसेंटडिस्क प्रवाह बंद करण्यासाठी सीटवर कार्य करतो.

अंतर्गत थ्रेड चेक वाल्व आणि बटरफ्लाय चेक वाल्व या प्रकारच्या वाल्वशी संबंधित आहेत, ज्यामध्ये स्विंग चेक वाल्व आणि लिफ्ट चेक वाल्व समाविष्ट आहेत. स्विंग चेक व्हॉल्व्हमध्ये हिंग्ड मेकॅनिझम आणि दरवाजासारखी डिस्क असते जी झुकलेल्या सीटच्या पृष्ठभागावर मुक्तपणे टिकते. प्रत्येक वेळी डिस्क सीटच्या पृष्ठभागावर पोहोचते याची खात्री करण्यासाठी, डिस्कला हिंग केले जाते जेणेकरून डिस्कला झोके येण्यास पुरेशी जागा असेल आणि सीटशी खरा, पूर्ण डिस्क संपर्क होऊ शकेल. चकती संपूर्णपणे धातूपासून बनविली जाऊ शकते, किंवा कार्यक्षमतेच्या गरजेनुसार, चामडे, रबर किंवा सिंथेटिक कव्हरसह घातली जाऊ शकते.

स्विंग चेक व्हॉल्व्ह पूर्णपणे उघडल्यामुळे, द्रवपदार्थाचा दाब अक्षरशः अव्याहत असतो, परिणामी वाल्वमधून दाब कमी होतो. लिफ्ट चेक वाल्व डिस्क वाल्व बॉडी सीट सीलिंग पृष्ठभागावर स्थित आहे. हा झडपा ग्लोब व्हॉल्व्हसारखा असतो, त्याशिवाय डिस्क मुक्तपणे उचलता येते. फ्लुइड प्रेशर सीट सीलिंग पृष्ठभागावरून डिस्क उचलते आणि मीडिया बॅकफ्लोमुळे डिस्क पुन्हा सीटवर पडते आणि प्रवाह बंद होतो.

सेवेच्या अटींवर अवलंबून, डिस्क सर्व-धातूच्या बांधकामाची असू शकते किंवा डिस्क धारकावर रबर पॅड किंवा रबर रिंगच्या स्वरूपात असू शकते. ग्लोब व्हॉल्व्ह प्रमाणे, लिफ्ट चेक व्हॉल्व्हमधून प्रवाहाचा मार्ग अरुंद असतो, त्यामुळे लिफ्ट चेक व्हॉल्व्हमधून दबाव ड्रॉप स्विंग चेक व्हॉल्व्हपेक्षा जास्त असतो आणि स्विंग चेक वाल्वचा प्रवाह कमी प्रतिबंधित असतो.

या झडपाचा वापर औद्योगिक पाइपलाइनवरील मध्यम प्रतिवर्ती उपकरणास प्रतिबंध करण्यासाठी केला जातो

LYV® बनावट स्टील चेक वाल्व तपशील
