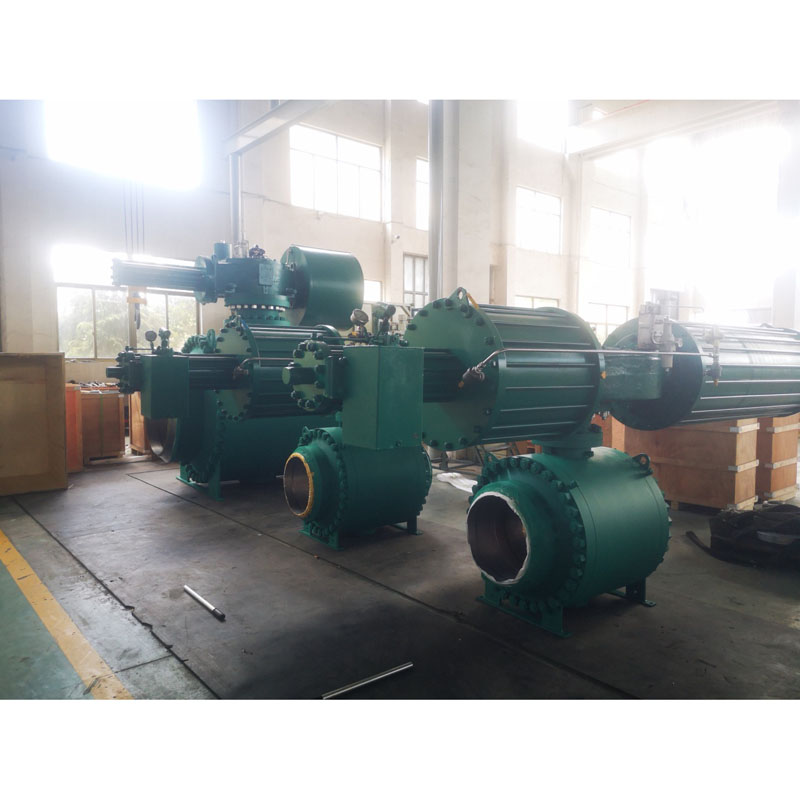

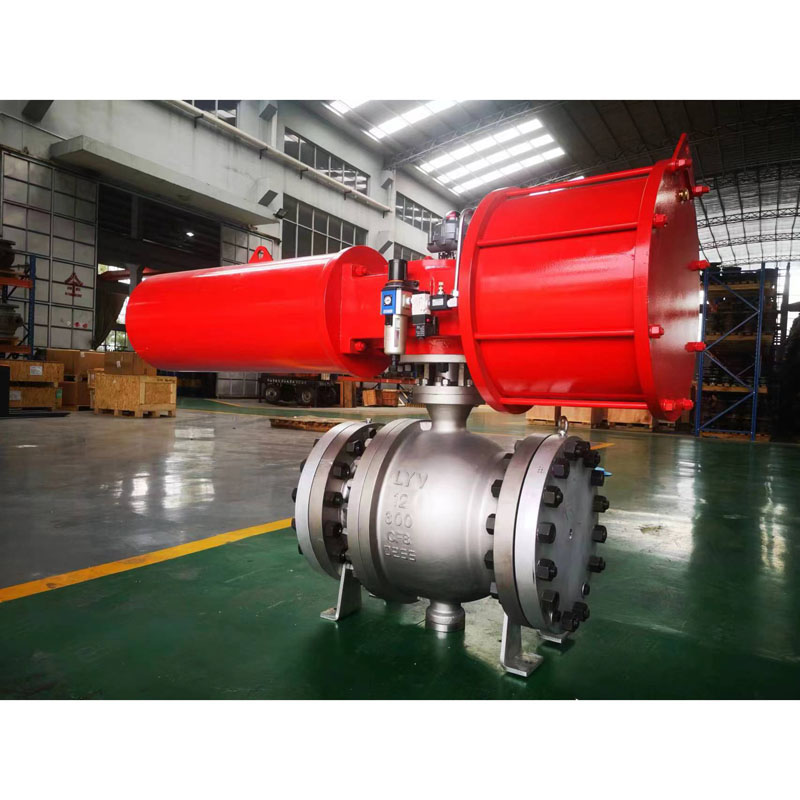

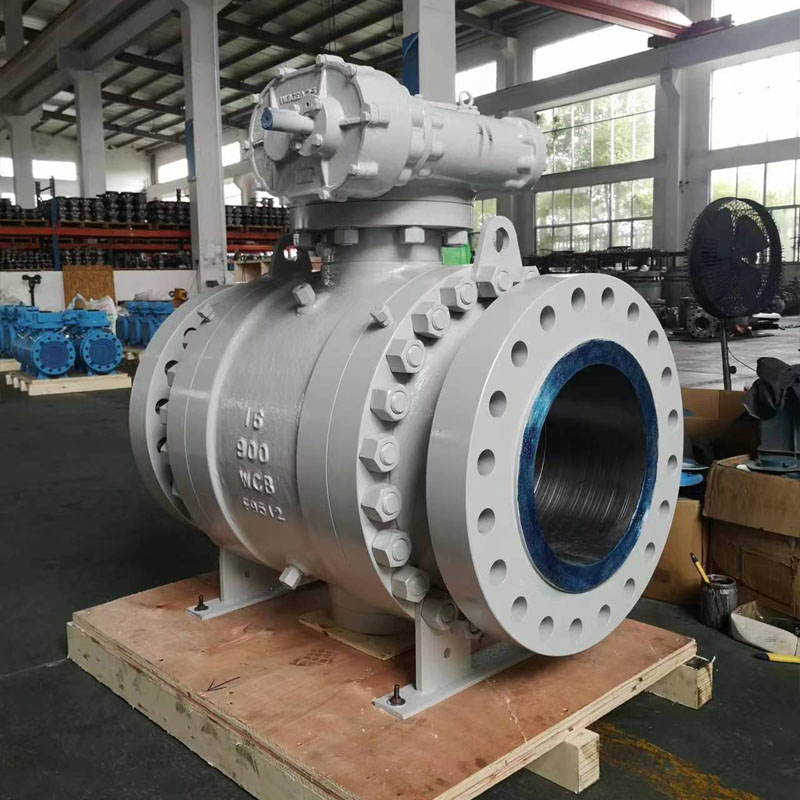

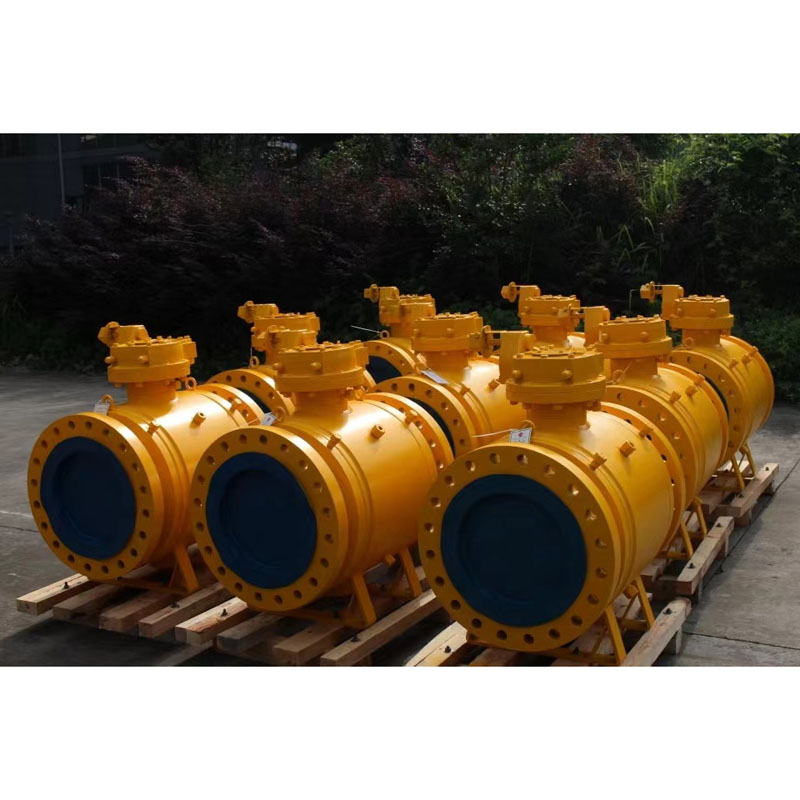

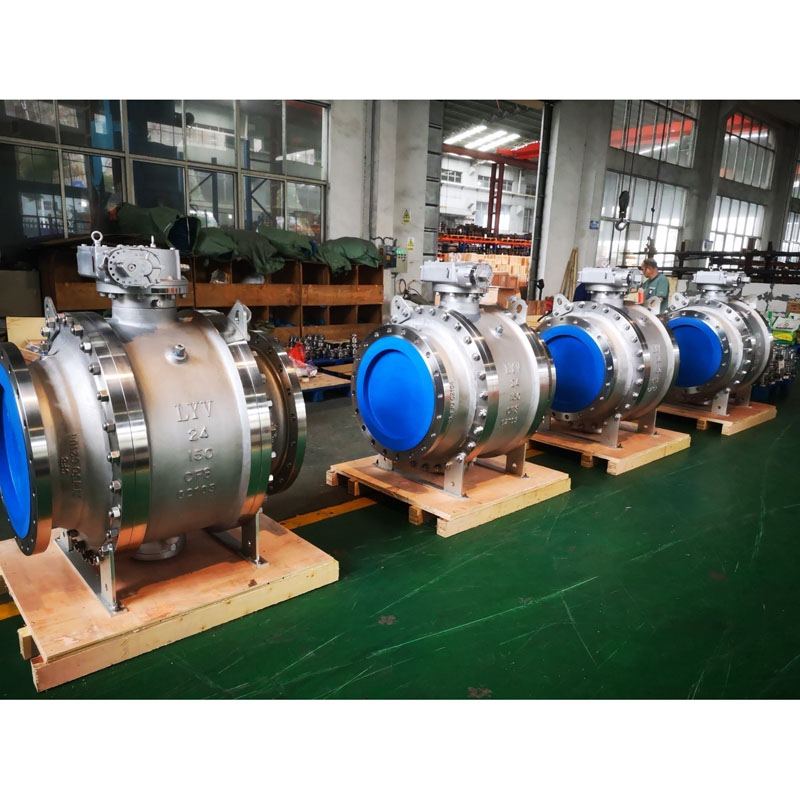

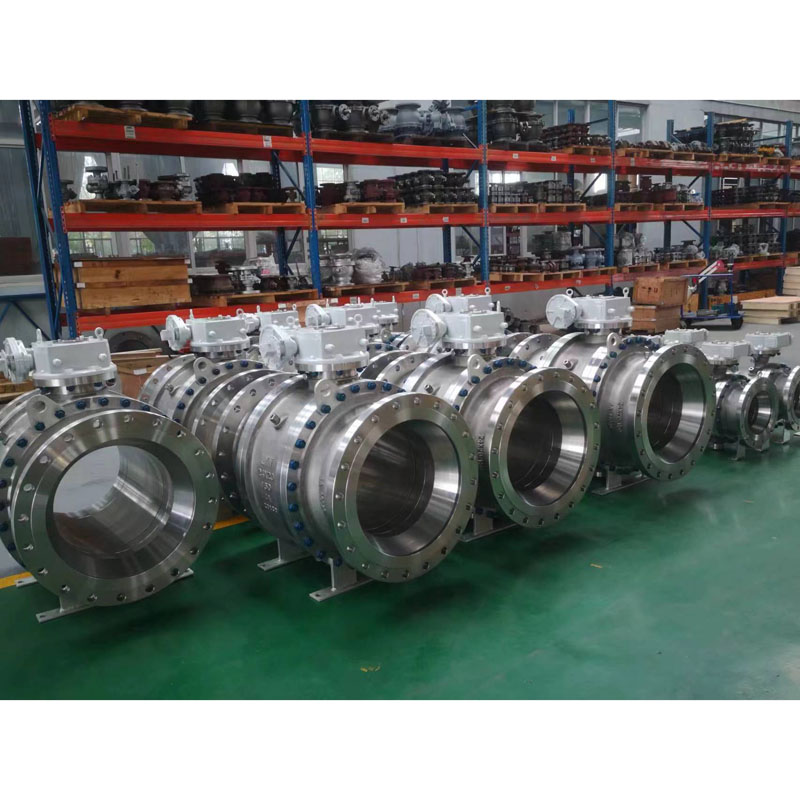

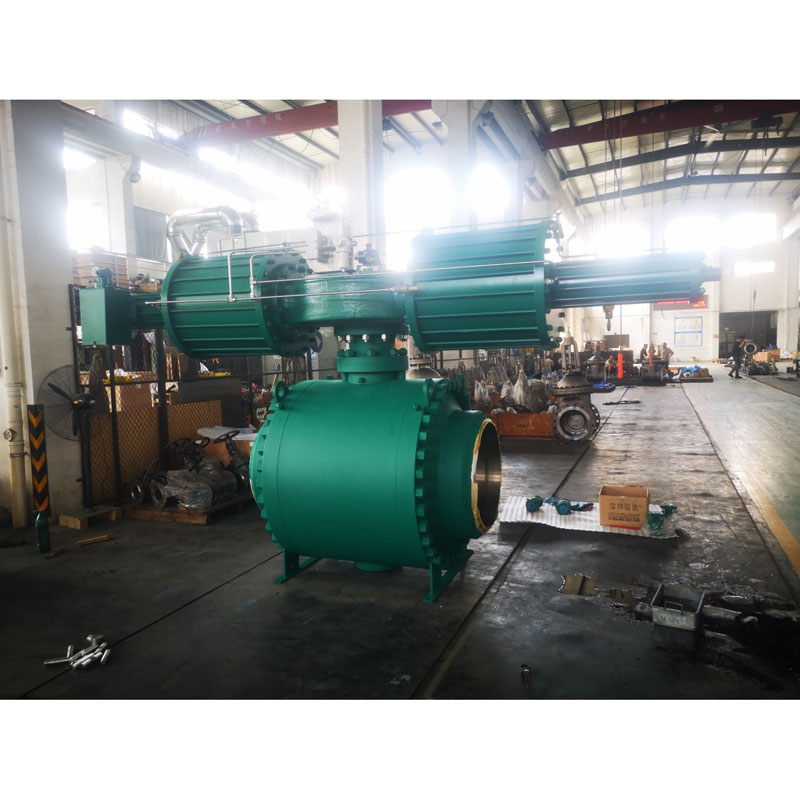

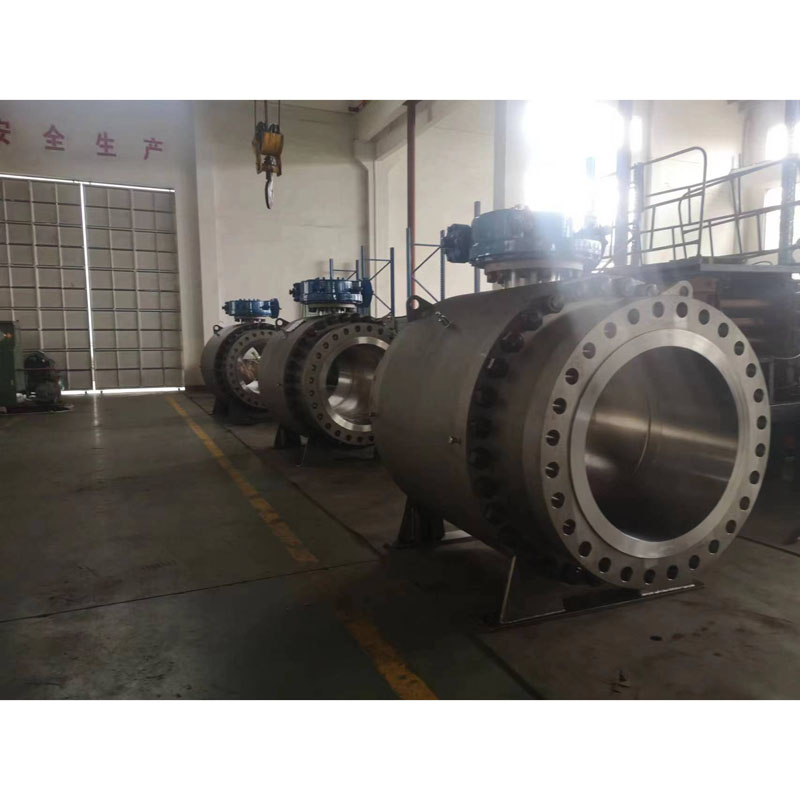

Casting Trunnion माउंटेड बॉल वाल्व

LYV® API 6D, ISO 9001 आणि CE मंजूर असलेले चीनमधील कास्टिंग ट्रुनियन माउंटेड व्हॉल्व्ह उत्पादक आणि पुरवठादार आहे. कास्टिंग ट्रुनिअन माउंटेड बॉल वाल्व्ह हे ट्रुनिअन माउंट केलेले बॉल वाल्व्ह आहेत जे कास्टिंग मोल्ड प्रक्रियेसह कास्ट स्टील मटेरियल बॉडी आणि बोनेट बनवतात. सामान्यतः, आम्ही कास्टिंग वाल्व्हच्या शरीराच्या पृष्ठभागावर 2 किंवा 3 वेळा ब्लास्टिंग ट्रीटमेंट करू जेणेकरून पृष्ठभाग सहजतेने आणि छान राहील.

कास्टिंग ट्रुनिअन माउंटेड बॉल व्हॉल्व्ह डबल ब्लॉक आणि ब्लीड किंवा डबल पिस्टन प्रकाराने डिझाइन केलेले आहे जे स्टेम आणि सीट्स दोन्हीसाठी सीलंट इंजेक्शन सिस्टमसह सुसज्ज आहे, ज्यामुळे ते अपस्ट्रीम आणि डाउनस्ट्रीम दोन्ही टोकांपासून निचरा होऊ शकते, सीट किंवा स्टेम गळती रोखण्यासाठी. .

डिझाइन आणि चाचणी आंतरराष्ट्रीय मानक:

डिझाइन मानक: ISO 14313/ ASME B 16.34 /API 6D

तपासणी आणि चाचणी मानक : API 598/ API 6D

फायर सेफ टेस्टिंग स्टँडर्ड : API 607/API 6FA

फ्लॅंज ते फ्लॅंज लांबी : ANSI B 16.10 - शॉर्ट पॅटर्न/ लांब पॅटर्न

एंड कनेक्शन : एएनएसआय बी 16.5 पर्यंत फ्लॅंग्ड एंड, बट वेल्ड समाप्त, स्टॉक वेल्ड समाप्त.

उत्पादक आकार आणि दाब श्रेणी:

NPS 2â ते 48 â (ANSI वर्ग 150LB साठी)

NPS 2â ते 48â (ANSI वर्ग 300LB साठी)

NPS 2â ते 48â (ANSI वर्ग 600LB साठी)

NPS 2â ते 36â (ANSI वर्ग 900LB साठी)

NPS 2â ते 24â (ANSI वर्ग 1500LB साठी)

NPS 2â ते 12â (ANSI वर्ग 2500LB साठी)

किंवा

DN50 ते DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa साठी)

DN50 ते DN1200 (PN4.0Mpa, PN5.0Mpa साठी)

DN50 ते DN1200 (PN6.3Mpa, PN10.0Mpa साठी)

DN50 ते DN900 (PN15.0Mpa साठी)

DN50 ते DN600 (PN25.0Mpa साठी)

पाईप बोअर: फुल बोअर(FB)/ बोअर कमी करा(RB)

बांधकाम मुख्य भाग: एन्ड एंट्री

बोनेट/कव्हर प्रकार: बोल्टेड बोनेट/विस्तारित बोनेट

आसन प्रकार: सॉफ्ट प्रकार/ हार्डसील मेटल प्रकार

प्रवाह दिशात्मक: एक-दिशात्मक/द्वि-दिशात्मक

सेवा माध्यम: नैसर्गिक वायू, तेल, पाणी, ऑक्सिगॉन वायू इ

सेवा: SOUR, ISO 15156/ NACE MR0175

फरारी उत्सर्जन: ISO 15848

वैशिष्ट्य: फायर सेफ्टी डिझाइन

अँटी-स्टॅटिक डिझाइन

ब्लो-आउट प्रूफ स्टेम

डबल ब्लॉक आणि ब्लीक डिझाइन

ISO 5211 आरोहित IPAD

वाल्व ऑपरेशन: मॅन्युअल लीव्हर / वर्म-गियर / अॅक्ट्युएटर ऑपरेटेड / वायवीय अॅक्ट्युएटर / मोटर अॅक्ट्युएटर

MOC (बिल ऑफ मटेरियल â BOM):

बॉडी आणि बोनेट: ASTM A 216 GR. WCB (कार्बन स्टील)

: ASTM A352 LCB / LCC (कमी तापमान कार्बन स्टील)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (स्टेनलेस स्टील)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (स्टेनलेस स्टील)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (डुप्लेक्स स्टेनलेस स्टील)

सॉलिड बॉल : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

टीप: हर्सिल मेटल सीट प्रकार बॉल पृष्ठभाग उपचार: ENP, HCR, WC, वेल्डिंग Ni60/ Ni55

स्टेम : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

मेटल सीट रिंग: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

टीप: हर्सिल मेटल सीट प्रकार सीट रिंग पृष्ठभाग उपचार: ENP, HCR, WC, वेल्डिंग Ni60/ Ni55

सीट सीलिंग : PTFE व्हर्जिन / 25% ग्लास भरलेले PTFE â GFT / कार्बन भरलेले PTFE CFT

: PEEK / Delrin / Grafoil â ग्रेफाइट रिंग

ग्रंथी पॅकिंग : PTFE व्हर्जिन / 25% ग्लास भरलेले PTFE â GFT / कार्बन भरलेले PTFE CFT

: ग्रॅफोइल â ग्रेफाइट रिंग

ट्रुनियन माउंटेड बॉल व्हॉल्व्ह म्हणजे काय?

ट्रुनिअन माउंटेड बॉल व्हॉल्व्ह हा त्रैमासिक टर्निंग व्हॉल्व्ह आहे जो पाइपलाइनमधील वाहणारे माध्यम थांबविण्यास मदत करतो. ट्रुनिअन माउंटेड बॉल व्हॉल्व्हचे वैशिष्ट्य म्हणजे त्याची डिस्क मध्यभागी ठेवलेली गोल किंवा गोलाकार आकारात असते. हे प्रवाह थांबवण्यासाठी किंवा सुरू करण्यासाठी फिरत राहते.
