LYV®, एक व्यावसायिक औद्योगिक झडप उत्पादक, त्याची ओळख करून दिली आहे

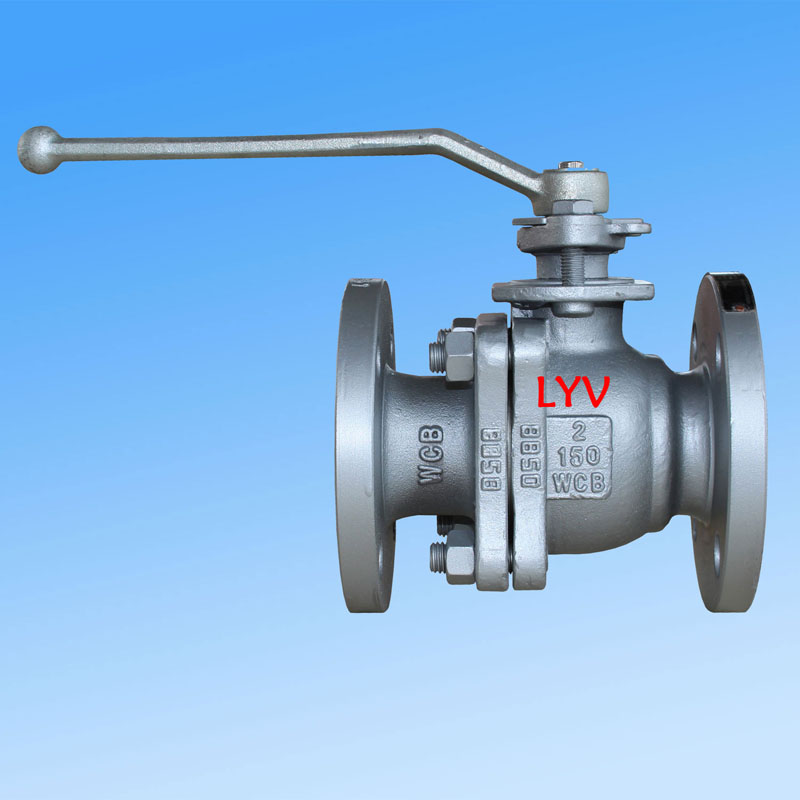

2-पीस फ्लोटिंग बॉल व्हॉल्व्ह, औद्योगिक पाइपिंग प्रणालींमध्ये सर्वात मोठ्या प्रमाणावर वापरल्या जाणाऱ्या वाल्व प्रकारांपैकी एक. कंपनी उत्तर अमेरिका, आग्नेय आशिया, रशिया आणि मध्य पूर्वेसह बाजारपेठांमध्ये वाल्व निर्यात करते. CNC मशीनिंग उपकरणे आणि कुशल कामगारांसह, LYV® ची वार्षिक उत्पादन क्षमता 50,000 पेक्षा जास्त व्हॉल्व्ह आहे, जी मानक आणि सानुकूल दोन्ही आवश्यकतांना समर्थन देते.
डिझाइन आणि बांधकाम
2-पीस फ्लोटिंग बॉल व्हॉल्व्हमध्ये फ्लोटिंग बॉल डिझाइनसह स्प्लिट-बॉडी बांधकाम आहे. त्यानुसार इंजिनिअर केले आहेISO 17292, API 608, आणि API 6Dमानके व्हॉल्व्ह पूर्ण बोर (FB) किंवा कमी केलेले बोर (RB) कॉन्फिगरेशनमध्ये, एंड एंट्री बॉडी बांधकामासह उपलब्ध आहे. बोनेट पर्यायांमध्ये बोल्ट केलेले बोनेट किंवा विस्तारित बोनेट समाविष्ट आहे आणि आसन प्रकार सॉफ्ट सीट किंवा हार्ड-सील मेटल वेरिएंटमध्ये दिले जातात. प्रवाहाची दिशा एकदिशात्मक किंवा द्विदिशात्मक असू शकते, भिन्न प्रक्रिया आवश्यकतांसाठी लवचिकता प्रदान करते.
आकार आणि दाब श्रेणी
| दबाव वर्ग |
आकार श्रेणी (NPS) |
आकार श्रेणी (DN) |
| ANSI वर्ग 150LB |
1/2" - 10" |
DN15 - DN250 |
| ANSI वर्ग 300LB |
१/२" - ८" |
DN15 - DN200 |
| ANSI वर्ग 600LB |
१/२" - ४" |
DN15 - DN100 |
टीप:PN रेटिंगसाठी, वाल्व PN0.6, PN1.6, PN2.0, PN2.5 DN250 पर्यंत कव्हर करते; PN4.0 आणि PN5.0 DN200 पर्यंत; PN6.3 आणि PN10.0 DN100 पर्यंत.
डिझाइन आणि चाचणी मानके
| मानक श्रेणी |
संदर्भ मानक |
|
डिझाइन मानक
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
तपासणी आणि चाचणी
|
API 598 / API 6D |
|
अग्निसुरक्षा चाचणी
|
API 607 / API 6FA |
|
फ्लँज-टू-फ्लँज लांबी
|
ANSI B16.10 – लहान नमुना / लांब नमुना |
|
कनेक्शन समाप्त करा
|
Flanged (ANSI B16.5), बट वेल्ड, सॉकेट वेल्ड |
प्रमुख वैशिष्ट्ये
-
फायर-सेफ डिझाइन- API 607 / API 6FA चे पालन करते
-
अँटी-स्टॅटिक डिझाइन- सुरक्षित ऑपरेशनसाठी स्थिर शुल्क नष्ट करते
-
ब्लो-आउट प्रूफ स्टेम- दबावाखाली स्टेम इजेक्शन प्रतिबंधित करते
-
सेवा माध्यम- नैसर्गिक वायू, तेल, पाणी, ऑक्सिजन आणि इतर औद्योगिक द्रव
-
आंबट सेवा- ISO 15156 / NACE MR0175 सह सुसंगत
-
वाल्व ऑपरेशन- मॅन्युअल लीव्हर, वर्म गियर, वायवीय ॲक्ट्युएटर, इलेक्ट्रिक ॲक्ट्युएटर
बांधकाम साहित्य (BOM)
शरीर आणि बोनेट
| साहित्य ग्रेड |
वर्णन |
| ASTM A216 GR. WCB/A105N |
कार्बन स्टील |
| ASTM A352 LCB/LCC/A350 LF2 |
कमी-तापमान कार्बन स्टील |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (स्टेनलेस स्टील) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (स्टेनलेस स्टील) |
| ASTM A351 Gr. CF8C |
स्टेनलेस स्टील |
| ASTM A890 4A/5A/6A |
डुप्लेक्स स्टेनलेस स्टील |
सॉलिड बॉल
| साहित्य ग्रेड |
वर्णन |
| A105N + ENP / A105N + TCC |
इलेक्ट्रोलेस निकेल प्लेटिंग / टंगस्टन कार्बाइड कोटिंगसह कार्बन स्टील |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
स्टेनलेस स्टील |
| ASTM A182 F51/F53/F55 |
डुप्लेक्स / सुपर डुप्लेक्स स्टेनलेस स्टील |
हार्ड-सील मेटल सीटसाठी टीप:बॉल पृष्ठभाग उपचारांमध्ये ENP, HCR, WC आणि वेल्डिंग Ni60/Ni55 यांचा समावेश होतो.
स्टेम
| साहित्य ग्रेड |
वर्णन |
| ASTM A182 F6a |
मार्टेन्सिटिक स्टेनलेस स्टील |
| ASTM A182 F304 / F316 / F304L / F316L |
स्टेनलेस स्टील |
| 17-4 PH |
पर्जन्य-कठोर स्टेनलेस स्टील |
| ASTM A182 F51/F53/F55 |
डुप्लेक्स / सुपर डुप्लेक्स स्टेनलेस स्टील |
सीट्स, बॉडी सील्स आणि ग्रंथी पॅकिंग
| साहित्य |
अर्ज |
| PTFE व्हर्जिन |
आसन / शरीर सील / ग्रंथी पॅकिंग |
| 25% ग्लास भरलेले PTFE (GFT) |
आसन / शरीर सील / ग्रंथी पॅकिंग |
| कार्बन भरलेले PTFE (CFT) |
आसन / शरीर सील / ग्रंथी पॅकिंग |
| डोकावून पहा / Delrin |
आसन / शरीर सील |
| ग्रॅफोइल (ग्रेफाइट रिंग) |
आसन / शरीर सील / ग्रंथी पॅकिंग |
अर्ज आणि सेवा
2-पीस फ्लोटिंग बॉल व्हॉल्व्ह तेल आणि वायू, पेट्रोकेमिकल, वीज निर्मिती, जल प्रक्रिया आणि पाइपलाइन प्रणालींसह औद्योगिक अनुप्रयोगांच्या विस्तृत श्रेणीसाठी योग्य आहे. हे फ्लॅन्ग्ड, बट वेल्ड किंवा सॉकेट वेल्ड एंड कनेक्शनसह उपलब्ध आहे आणि मॅन्युअली किंवा ऑटोमेटेड ॲक्ट्युएटरसह ऑपरेट केले जाऊ शकते. LYV® त्याच्या अनुभवी अभियांत्रिकी आणि उत्पादन कार्यसंघांद्वारे समर्थित, संपूर्ण विक्री-पश्चात समर्थन आणि वेळेवर वितरण प्रदान करते.
टीप:सानुकूल मटेरियल कॉम्बिनेशन, प्रेशर रेटिंग्स किंवा ॲक्ट्युएटर कॉन्फिगरेशनसाठी, कृपया तुमच्या प्रोजेक्ट स्पेसिफिकेशन्ससह थेट LYV® शी संपर्क साधा.
